Снятие линейных связей

Эта опция позволяет снять линейные связи в конструкциях типа плит и оболочек. Опция освобождения степеней свободы для поверхностных конечных элементов позволяет задавать шарнирные соединения между панелями плит и оболочек. Диалоговое окно Снятие линейных связей открывают одним из следующих способов:

• Из меню выбором команды Геометрия > Дополнительные атрибуты > Снятие связей.
• Щелкните значок .

Снятие линейных связей может быть определено:

• Для линий контуров
• Для ребер объектов (полученных с помощью применения опций экструдирования, вращения)
• Для обрезанных краев после операции комбинирования объектов

Снятие связи может быть определено на элементах панелей или стен объектов, созданных в процессе редактирования.

Снятие связей между поверхностными конечными элементами выполняется с помощью дополнительных КЭ нового DSC (разрывного) типа. Это линейные двух - или трех - узловые элементы, вносящие разрывность заданной жесткости в сетку поверхностных конечных элементов. Элементы этого типа позволяют определить одностороннее снятие связей или снятие связей с заданной упругостью.

Если в конструкции определено линейное снятие связей, то в таблице результатов для конечных элементов будут показаны результаты для расчетных точек. Расчетные точки это узлы, сгенерированные DSC алгоритмом, который обеспечивает расчетную основу для конструкций со снятием линейных связей.

Для отображения расчетных точек на графическом экране следует включить опцию Номера рассчитываемых точек в диалоговом окне Показать (Опция Вид > Показать) на закладке Другие.

В программе Robot рекомендуется использовать поверхностные элементы с тремя или четырьмя узлами. При создании сетки из поверхностных элементов, содержащих 6- или 8-узловые плоские элементы, возможна некорректная работа опции снятия линейных связей.

Второе из основных условий заключается в том, что направление снятия связи задается в локальной системе координат указанием линии ребра и плоскости выбранного элемента плиты.

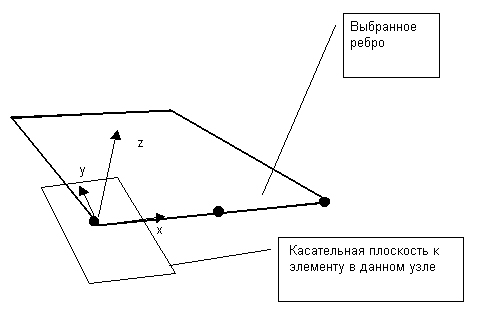

Определение локальных направлений ослабления производится выбором ребер. См. рисунок ниже.

Где:

x – Касательное направление к ребру

y – Направление, перпендикулярное к ребру и лежащее в касательной к нему плоскости

z – Направление, перпендикулярное элементу

Прим.: Снятие линейных связей может быть использовано только в плоских конструкциях, т.е. для плит и оболочек. В зависимости от имеющихся степеней свободы возможны следующие направления снятия связей:

Плита - Uz, Hx

Оболочка - Ux, Uy, Uz, Hx

Для конструкций других типов (стержневых конструкций) данная опция недоступна.

См. также: Типы неустойчивости, которые могут произойти во время расчета конструкций, имеющих снятие линейных связей

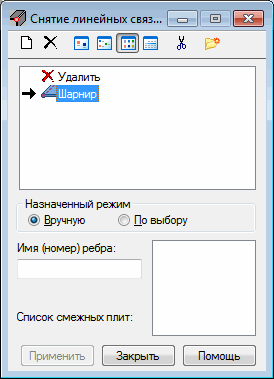

Верхняя часть диалогового окна Снятие линейных связей содержит следующие иконки:

• - Определение нового типа снятия линейной связи.
• - Удаление выбранного типа снятия линейной связи из активного списка.
• , , и - Отображается активный список снятия связей в виде больших иконок, малых иконок, краткого или полного списка.
• - Удаление из активного списка всех типов снятия линейных связей, не включенных в проектируемую конструкцию.
• - позволяет открыть диалоговое окно Управление метками.

Снятие связи может быть задано двумя способами:

• - Указанием ребра, на котором задано снятие связи (выбрана опция Назначенный режим: Вручную)

  Поле редактирования, используемое для задания линий ребра, на которых будет определено снятие, расположено в диалоговом окне, другое поле редактирования содержит список панелей или стен, смежных с выбранным ребром. Определение снятия связи должно проводится следующим образом:

  1. Выбрать один из имеющихся типов снятия линейной связи.
  2. Ввести имя или отметить с помощью курсора линию ребра. Если поле Имя (номер) ребра активно, то вид курсора меняется и включается опция отслеживания ребер.
  3. Как только выбрано ребро, плиты, примыкающие к этому ребру, вводятся в поле Список смежных плит. Плиты, с которых снимаются связи, должны быть выделены (используя соответствующие опции), примыкающие плиты можно выделить графически
  4. нажать кнопку Применить.
• Выбрать ребро, на котором должно быть определено снятие связи (выбирается опция Тип назначения: в соответствии с выбором)

  В диалоговом окне расположено поле редактирования, содержащее список выбранных ребер. В этом случае снятие связи проводится следующим образом:

  1. Выбрать ребро.
  2. нажать кнопку Применить.

Снятие связи будет назначено на всех выбранных ребрах. Этим способом легко отменить снятие связей.

Для отмены снятия связей, заданных в конструкции, поступают следующим образом:

1. Нажимают на иконку в активном списке линейных связей,
2. Выбирают объект конструкции, откуда хотят удалить связь

Невозможно изменить этот тип линейной связи; он назначается так же, как в версии для элемента конструкции.

Как только снятие связи назначено, этот символ появляется на графическом экране.

См. также:

Элементы DSC
