После щелчка на
в диалоговом окне Смещения на экране будет показано диалоговое окно для определения нового смещения.
Диалоговое окно Новое смещение состоит из двух закладок:
- Абсолютное;
- Относительное;
На закладке Абсолютное определяется величина смещения с помощью указания величины сдвига в направлении выбранных осей. Определенная таким образом величина смещения не изменяется при выполнении операций с элементами, на которых она была создана.
На закладке Относительная определяется величина смещения относительно других существующих объектов. Основной характеристикой этого типа смещения является автоматическая подгонка объекта к уже существующим объектам (подгонка длины выбранного объекта к другим созданным объектам, т.е. длина уменьшается или увеличивается при изменении расположения одного объекта относительно другого).
Различие между действием "ручного" смещения (определенного на закладке Абсолютное) и "автоматического" (определенного на закладке Относительное) показано на двух примерах:
Пример 1
Изменить сечение колонны, соединяемой с балкой.
- Абсолютное (Ручное) смещение.
После создания геометрии соединения балка-колонна, создается смещение, равное половине высоты сечения колонны.
После изменения сечения колонны смещение не будет обновлено. Величина смещения эквивалентна половине высоты прежнего сечения.
- Относительное (Автоматическое) смещение.
После создания геометрии соединения балка-колонна создается смещение, равное половине высоты сечения колонны.
После изменения сечения колонны смещение будет обновлена до нового сечения колонны. Элементы будут подогнаны друг к другу.
Пример 2
Изменить расположение объекта относительно выбранного объекта.
- Абсолютное (Ручное) смещение.
Соединение балка-балка.
После изменения сечения балки смещение не будет обновлено. Величина этого смещения не изменится.
-
Относительное (Автоматическое) смещение
Соединение балка-балка.
После изменения сечения балки смещение будет обновлено до нового сечения новой балки. Элементы будут подогнаны друг к другу

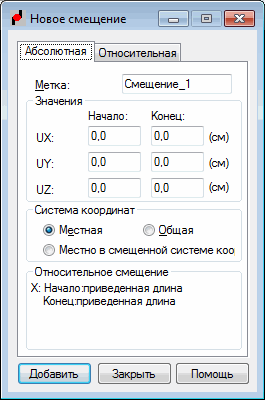

Описание закладки Абсолютное:
- В этом окне следует заполнить поле Метка и определить смещение в начале и/или конце стержня:
UX - Начало, UX - Конец, UY - Начало, UY - Конец, UZ - Начало UZ - Конец.
- В поле Система координат необходимо выбрать соответствующую систему координат:
- Месная - При выборе этой опции, значения параметров смещения будут даны в локальной системе координат стержней;
- Общая - При выборе этой опции, значения параметров смещения будут даны в глобальной системе координат стержней;
- Месная система координат со смещением (если выбрана эта опция, то значения смещений будут даны в системе координат, связанной с системой координат смещенного стержня ). Прим.: Относительное смещение не может быть определено в общей системе координат.
- Внизу диалогового окна находится информация о величинах относительного смещения (задаваемого на закладке Относительное).
См. также:
Определение смещения в месной/общей системе
Закладка Относительное состоит из двух частей: Поперечное сечение и Длина элемента.
- Часть, относящаяся к поперечному сечению, содержит следующие кнопки:
- Позиция сечения.
Позволяет создавать смещение для стержней конструкции автоматически. Смещение определяется только смещением оси стержня к экстремуму размеров сечения. Автоматическое смещение определяется в диалоговом окне Расположение относительно сечения, которое может быть открыто после нажатия на кнопку Расположение сечения.
Под этой кнопкой находится информация о смещении сечения относительно оси (vz,vpz,vy,vpy,0).
- Смещение оси.
Позволяет создавать смещение для стержней конструкции автоматически. Смещение определяется с помощью указания объекта, к которому она будет дополнительно относиться. Этим объектом может быть как стержень, так и плита, созданная в конструкции. Этот тип смещения определяется в диалоговом окне Расположение оси относительно сечения, которое открывается при нажатии на кнопку Смещение оси.
Для этого типа смещения необходимо задать номер объекта отсчета. Номер объекта (стержня или плиты) может быть напечатан в поле редактирования, или выбранный объект может быть указан графически.
Под этой кнопкой находится информация об объекте отсчета (сечении) и величине смещения: vy, vpy, vz, vpz, 0.
- Позиция сечения.
- Длина элемента.
Часть, связанная с длиной элемента, содержит два списка подбора: Первый список используется для начала элемента, тогда как другой список относится к концу элемента. Список состоит из следующих позиций: на оси, уменьшить длину и увеличить длину.
Операция - относительное смещение:
- Уменьшение/увеличение длины.
Относительное смещение (увеличение / уменьшение длины) рассчитывается автоматически. Ее величина равна самому большому поперечному размеру из всех элементов, соединяющихся в данном узле. Когда элемент находится под углом, учитывается проекция размеров соединяемых элементов на ось X, а длина элемента уменьшается или увеличивается таким образом, чтобы она подходила размеру, полученному из проекции.
- Поперечное сечение.
Так же, как и в случае смещения сечения относительно оси, определяют, с какой осью смещения элемента будет связана точка на объекте отсчета. Это смещение – для типовых случаев (например, прогонов, поддерживаемых балкой).
Прим.: Относительное поперечное смещение на стержнях, повернутых на угол гамма, может не работать правильно. Правильное действие этой опции возможно только тогда, когда оси обоих элементов, относительно которых смещение будет определено, остаются совместимыми (например, ось Z местной системы координат первого элемента совместима с осью Z местной системы координат другого элемента).Прим.: Если один и тот же тип смещения назначен нескольким объектам, то возможные изменения величины смещения будут связаны с изменениями размера объекта, указанного, как объект отсчета.
