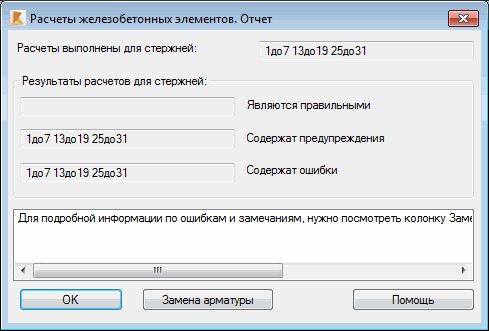

После завершения проектирования ЖБ элементов на экране появляется изображенное ниже диалоговое окно - Расчет ЖБ элементов:
Представленное диалоговое окно содержит следующую информацию:
- список рассчитываемых ЖБ элементов;
- список элементов, расчет которых произошел без сбоев;
- список элементов, при расчете которых были выданы предупреждения;
- список элементов, при расчете которых произошли ошибки;
- дополнительные замечания.
Поле, под названием Расчеты, выполненные для стержней, содержит номера спроектированных ЖБ элементов. Эти элементы должны быть ЖБ балками или ЖБ колонами. Теоретическая (обязательная) область армирования в ЖБ элементах может быть определенна только для них. Другие типы элементов, которые будут введены в списке элементов конструкции в диалоговом окне Расчет игнорируются.
Следующие три поля диалогового окна предоставляют краткую информацию о ходе расчетов ЖБ элементов. Они разделяют элементы на три группы по признаку успешности вычислений:
- результаты расчета стержней являются правильными группа элементов при проектировании которых не было выдано сообщений об ошибках и предупреждениях;
- результаты расчета стержней содержат предупреждения группа элементов при проектировании которых были выданы предупреждения; предупреждение может быть вызвано превышением максимального соотношения армирования (в таблице это выделено красным цветом – не выполнено требования нормы) или тем, что был использован максимально допустимый шаг хомутов (в таблице об этом будет только информация в столбце Замечания );
- результаты расчета стержней содержат ошибки содержит номера тех ЖБ элементов, проектирование которых вызвало ошибки; Расчеты не были выполнены и в результирующей таблице они будут отмечены словом: ошибки. Ошибки в процессе расчета могут быть вызваны:
- неправильным заданием элемента; некорректными могут быть следующие данные: сечение, тип элемента и параметры армирования; все данные должны соответствовать одним нормам и параметрам, зописывающим ЖБ элемент; не разрешается назначать сечения типам элементов, которые не соответствуют этим типам; это также касается сечений одной геометрии;
- Требования норм, которые делают вычисления невозможными. Например, превышения допустимой гибкости или максимальной поперечной силы или момента.
Если расчет ЖБ элементов вызвал ошибки или предупреждения, то в нижней части диалогового окна будет выведена информация о том, где можно получить сведения об этих ошибках и предупреждениях.
Если среди элементов была хотя бы одна балка, изгибаемая вдоль оси Z или балка, подвергаемая косому изгибу, то в нижней части диалогового окна появится сообщение с информацией о том, каким образом в таблице будут представлены результаты для таких элементов.
В нижней части диалогового окна расположена кнопка Изменить армирование. Такая кнопка доступна, только в том случае, если расчет армирования ЖБ элемента был произведен в соответствии с нормами, которые допускают вычисления прогиба. Или по крайней мере, один из стержней не прошел проверку из-за прогиба.
