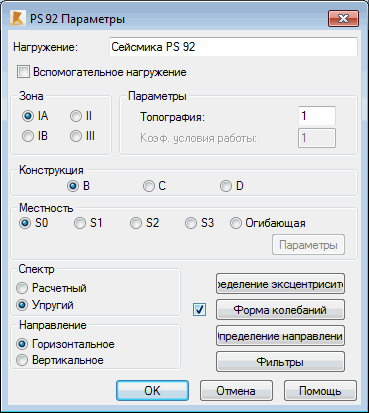

Параметры сейсмического расчета конструкции зависят от выбора сейсмических норм, по которым ведется расчет конструкции на действие сейсмических нагрузок. После выбора Французских сейсмических норм AFPS (Рекомендации Французской ассоциации по инженерной парасейсмике 90) или правил PS 92 (Французские правила по парасейсмике 1992) в диалоговом окне Определение нового варианта или при нажатии на кнопку Параметры в диалоговом окне Тип расчета (вариант сейсмического расчета, определенный для данных норм, должен быть подсвечен) на экране появляется диалоговое окно, показанное на рисунке ниже.
Для выполнения сейсмического расчета согласно требованиям, указанным в французских нормах, необходимо определить следующие параметры:
- Зоны - номер сейсмической зоны;
- Параметры:
- коэффициент топографии и/или поведения;
- Тип конструкции
- Место конструкции (если выбрана опция Огибающая, становится доступна опция Параметры; при нажатии открывается диалоговое окно Огибающая спектра);
- тип спектра;
- Расчетный;
- Упругий.
- Направление;
- Горизонтальное;
- Вертикальность;
В нижней части диалогового окна находятся следующие кнопки: Определение направления и Фильтры. Там имеется также кнопка Остаточные формы, при нажатии на которую открывается диалоговое окно Остаточные формы.
Нажимают на Определение эксцентриситета для того, чтобы открыть диалоговое окно Определение эксцентриситета, где можно задать, как учитывать эксцентриситет масс при сейсмическом расчете.
Коэффициент сейсмического возбуждения вычисляется следующим образом.
Sa = aN * τ * ρ * R,
где
aN - ускорение, зависящее от номера зоны и типа конструкции,
τ - коэффициент топографии, зависящий от тангенса угла наклона,
ρ - коэффициент коррекции затухания, зависящий от скорости затухания,
R - значение спектра, вычисленного программой Robot и зависящее от типа конструкции, типа строительной площадки и типа риска.
Подробнее относительно метода расчета конструкции можно узнать в рассматриваемых нормах.
