用于设置“关节角度”、“凸出角度”和“变形角度”变形。
-
选择网格、面片或 NURBS 对象。 >
“修改”面板 > “修改器列表” > “对象空间修改器” > “蒙皮” > “Gizmo”卷展栏
界面
“Gizmo”卷展栏中的控件用于根据关节的角度变形网格，以及将 Gizmo 添加到对象上的选定点。卷展栏包括一个列表框（其中包含此修改器的所有 Gizmo）、一个当前类型的 Gizmo 的下拉列表和四个按钮（“添加”、移除、“复制”和“粘贴”）。
添加 Gizmo 的工作流程是选择要影响的顶点、选择将进行变形的骨骼，然后单击“添加”按钮。
共有三个变形器可用：
- “关节角度”变形器具有一个晶格，它可变形父骨骼和子骨骼上的顶点。
- “凸出角度”变形器具有一个晶格，它仅在父骨骼上的顶点起作用。
- “变形角度”变形器在父骨骼和子骨骼上的顶点上起作用。
在选择要变形的顶点时，请记住这些差异。例如，如果要使用“关节角度”变形器，那么请选择接近将进行变形的关节的顶点。如果希望父骨骼顶点像二头肌一样变形，那么请在添加“凸出角度”变形器之前，仅选择指定给父骨骼的顶点。如果父骨骼和子骨骼的顶点必须变形，那么选择所有顶点并添加“变形角度”变形器。

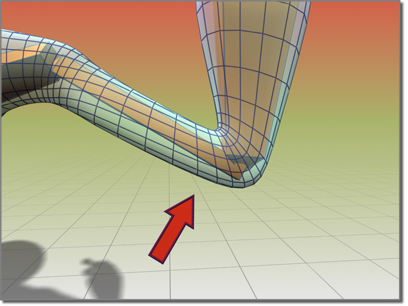

如果不使用“变形角度”变形器就弯曲手臂，会使衣袖弯曲。

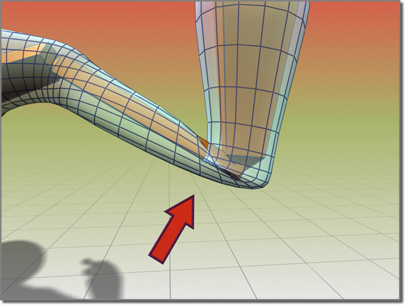

使用“变形角度”变形器在衣袖中创建平滑弯曲。
- Gizmo 列表窗口
- 列出当前的“角度”变形器。
“变形器参数”卷展栏根据所选择的 Gizmo 类型变化。
- 变形器下拉列表
- 列出可用变形器。
-
添加 Gizmo - 将当前 Gizmo 添加到选定顶点。
要添加 Gizmo，请首先为要变形的关节选择子骨骼，然后选择要变形的顶点。然后添加 Gizmo。
在添加或高亮显示 Gizmo 之后，将打开“变形器参数”或“Gizmo 参数”卷展栏，其中包含您可以进行调整的 Gizmo 参数（参见下文）。
-
移除 Gizmo - 从列表中移除选定 Gizmo。
-
复制 Gizmo - 将高亮显示的 Gizmo 复制到缓冲区以便粘贴（参见下文）。
- 粘贴 Gizmo
- 从复制缓冲区粘贴 Gizmo。
“粘贴”按钮会将复制缓冲区的内容应用于高亮显示的 Gizmo。可以仅粘贴到类似 Gizmo。例如，不能从凸出 Gizmo 粘贴到关节 Gizmo。
