2D 捕捉、2.5D 捕捉、3D 捕捉

“捕捉切换”弹出按钮上的按钮提供捕捉处于活动状态位置的 3D 空间的控制范围。

• 主工具栏 > （2D 捕捉）、（2.5D 捕捉）或 （3D 捕捉）（位于“捕捉开关”弹出按钮上）
• 标准菜单：“工具”菜单 > “栅格和捕捉” > “捕捉开关”
• 增强型菜单：“场景”菜单 > “栅格和捕捉” > “捕捉开关”
• 键盘 > S

2D、2.5D、3D 捕捉弹出按钮

“捕捉”对话框中有各种捕捉类型，可以用于在工作时激活不同的捕捉类型。

对象捕捉

“对象捕捉”用于创建和变换对象或子对象期间捕捉现有几何体的特定部分。也可以捕捉栅格，可以捕捉切换、中点、轴点、面中心和其他选项。

当切换级别时所选的模式维持其状态。

围绕捕捉点变换

当捕捉处于启用状态并且自动关键点处于禁用状态时，关于捕捉点发生旋转和缩放。例如，如果正在使用“顶点”捕捉并且正在旋转一个框，使其关于其任何角顶点进行旋转。请参见下面的使用捕捉移动绝对距离。

当“自动关键点”处于启用状态并且“选择并旋转”或“选择并缩放”处于活动状态时，禁用“捕捉切换”按钮，并且关于对象的轴点执行旋转和缩放。

移动对象时捕捉控制柄

当“捕捉”工具（任意模式）和“移动”工具均处于活动状态且“启用轴约束”处于启用状态时，“移动 Gizmo”会在其中心显示一个圆形。

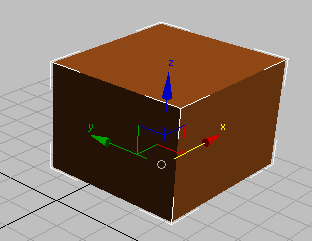

“移动 Gizmo”中心的圆形表示捕捉处于活动状态。

该圆形控制柄不仅表明捕捉处于活动状态，还可以帮助提高捕捉的精度。可以像以前那样使用 Gizmo 控件，也可以拖动控制柄本身：在这两种情况下，3ds Max 都会显示对象的原始位置，并默认显示一条从原始位置拉伸至新目标位置的橡皮筋线。拖动捕捉控制柄或“移动 Gizmo”时，会将轴中心作为开始捕捉点。

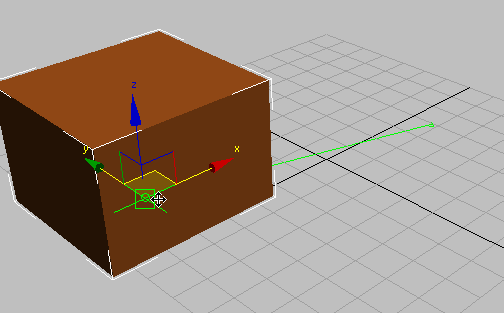

绿色线显示起始点和目标点。

• 拖动圆形捕捉控制柄时，轴约束不适用，“启用轴约束”也会自动禁用。
• 拖动轴或平面时，轴约束适用，如果开启“启用轴约束”，捕捉操作将使用它。
• 如果从捕捉点而不是从轴中心（如某个顶点）进行拖动，“启用轴约束”的状态将决定移动是否受约束。

在捕捉或对齐起始点和目标点时，捕捉点和橡皮筋的颜色将由“活动捕捉点”（默认为绿色）更改为“已捕捉的捕捉点”（默认为黄色）。

注： 您可以自定义捕捉指示器的颜色：在“自定义用户界面”对话框 “颜色”面板中，选择“元素”“捕捉”。

从捕捉控制柄进行拖动与使用捕捉选项“将轴中心用作开始捕捉点”（在 3ds Max 2011 之前的版本中提供）是等效的。另外，移动时也可以使用对象上的其他捕捉点。例如，在捕捉到顶点时，可以从您正在移动的对象上的顶点进行捕捉，如下图所示。

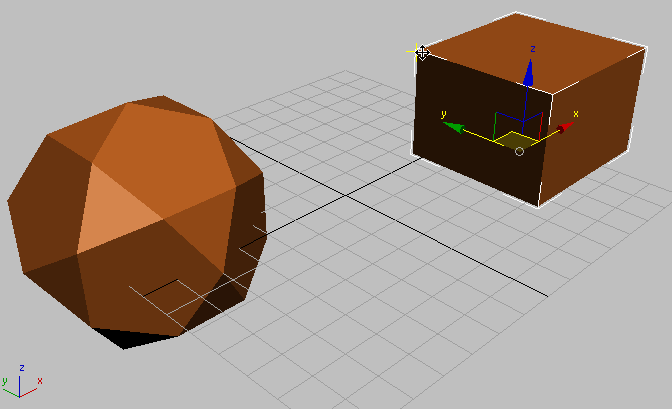

顶点捕捉：从长方体的左上角进行捕捉。

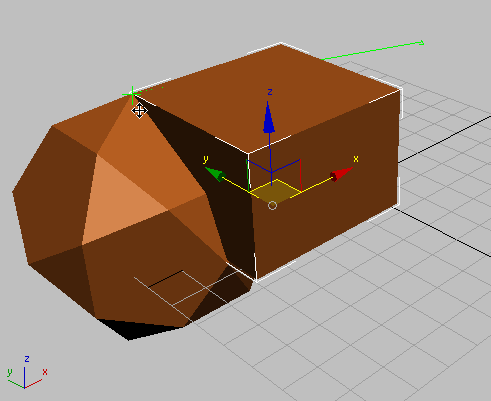

将长方体的左上角捕捉到十二面体的一个顶点。

提示： 从捕捉控制柄（轴中心）以外的位置进行捕捉时，请注意以下两件事：

• 点击时确保 移动光标可见。否则，可能会取消选择您尝试移动的对象。
• 如果顶点（或其他捕捉位置）接近“移动 Gizmo”的某个轴，则可能将移动约束在该轴沿线。

使用捕捉控制柄或“移动 Gizmo”相当于切换到“启用轴约束”或“轴约束”工具栏上的 （捕捉使用轴约束切换）

过程

要在变换期间禁用捕捉，请执行以下操作：

• 当进入变换时，按 S 切换“捕捉”为禁用状态。再次按 S 可将其重新启用。

要使用捕捉移动一个相对距离，请执行以下操作：

1. 使用 S 键或通过单击 （“捕捉开关”）启用捕捉。
2. 通过按空格键或单击状态栏上的 （“选择锁定切换”）锁定选择集。
3. 无论单击视口哪个位置，捕捉都将停留在相对于光标到对象距离的位置。

要使用捕捉移动一个绝对距离，请执行以下操作：

1. 启用 （“捕捉开关”）。
2. 单击选择。对于捕捉源使用单击点进行捕捉。
3. 移动到希望的目标捕捉。对象将捕捉到一个绝对距离。

例如：要使用捕捉围绕顶点旋转一个长方体，请执行以下操作：

1. 确保 已禁用。
2. 选择长方体。
3. 在主工具栏上，单击 （“选择并旋转”）。
4. 按键盘上的 S 键启用“捕捉”。
5. 在“工具”菜单中，选择“栅格和捕捉”“栅格和捕捉设置”。启用“顶点”并禁用“栅格点”。
6. 通过单击状态栏上的 （“选择锁定切换”）锁定选择集。
7. 在工具栏上，选择 （“使用变换坐标中心”）（在“使用轴点中心”上按住鼠标以打开弹出菜单）。
8. 将光标移动到长方体中任何顶点。此时捕捉光标显示出来，然后可以围绕该顶点旋转长方体。

界面

3ds Max 支持下列三种捕捉模式。如何实际操作特定捕捉工具取决于处于活动状态的功能（如移动对象与创建对象）和捕捉设置，尤其是“捕捉”面板上的设置。

以下是一个简短示例：假设您有一个放置在主栅格上面的长方体。在“透视”视口中，您将从上方以一定的倾斜角度看到该长方体。使用“移动”工具平移平行于栅格的框，而且在“捕捉”面板上，只有“栅格点”处于启用状态。启用“捕捉开关”并将其设置为 2D 后，将不会执行任何捕捉操作。顾名思义，2D 捕捉功能适用于仅涉及两个维度的操作，如在栅格上创建平面基本体。使用 2.5D，框会平行于栅格移动（假设您以这种方式移动），捕捉会在框位于栅格上方时发生（因为正在使用投影的捕捉），但不会在框超出栅格界限时发生。使用 3D 捕捉，框会移动到栅格，以将起始点（在“启用轴约束”处于启用状态时显示为绿色圆）捕捉到实际栅格点而非其投影。

2D 捕捉

光标仅捕捉活动构造栅格，包括该栅格平面上的任何几何体。将忽略 Z 轴或垂直尺寸。

2.5D 捕捉

光标仅捕捉活动栅格上对象投影的顶点或边缘。

假设您创建一个栅格对象并使其激活。然后定位栅格对象，以便透过栅格看到 3D 空间中远处的立方体。现在使用 2.5D 设置，可以在远处立方体上从顶点到顶点捕捉一行，但该行绘制在活动栅格上。效果就像举起一片玻璃并且在其上绘制远处对象的轮廓。

3D 捕捉

这是默认工具。光标直接捕捉到 3D 空间中的任何几何体。3D 捕捉用于创建和移动所有尺寸的几何体，而不考虑构造平面。

右键单击该按钮可显示“栅格和捕捉设置”对话框，其中可以更改捕捉类别和设置其他选项。
