高度贴图置换明暗器 (mental ray)

“高度贴图置换”明暗器将置换曲面的几何体，专门与法线贴图生成的高度贴图一起使用；请参见创建和使用法线凹凸贴图。

• “材质编辑器” > “mental ray 连接”卷展栏 > 对于“置换”组件，禁用锁定按钮。 > 单击“置换”组件的按钮。 > “材质/贴图浏览器” > “贴图” > “mental ray” > “高度贴图置换”
• “材质编辑器” > “mental ray 材质” > 单击“置换”组件的按钮。 > “材质/贴图浏览器” > “贴图” > “mental ray” > “高度贴图置换”
注： 仅在活动的渲染器支持 mental ray 明暗器时，才会在浏览器中显示这些明暗器。

注意： 将包含该贴图的材质贴图应用于对象时，必须禁用“mental ray 置换”“平滑”选项。如果此类材质应用于场景中的所有 对象，则您可以全局禁用“平滑”。否则，对其材质使用高度贴图的每个对象，通过“对象属性”“mental ray”面板（禁用“使用全局设置”，然后禁用“平滑”）禁用平滑。

提示： 为其创建高度贴图时，避免将网格平滑应用于模型。这将更改模型的形状，因此，高度值将不正确。创建贴图时以及该贴图用于置换时低分辨率模型必须具有精确相同的形状。而且，网格平滑与 mental ray 置换平滑使用不同的算法，因此，使用两种形式的平滑将不能正常工作。通过在创建贴图时不平滑低分辨率模型，而且不使用 mental ray 平滑，可以获得最佳效果。

同时，避免使用绘图程序来修改高度贴图。高度贴图中的值取决于低分辨率和高分辨率模型的形状，而且很容易破坏数学精确度。如果绘制对贴图的任何更改，则必须注意保护面状外观，避免导致弄污面状。

尝试采用“相加”或“相减”模式进行绘制，以向置换添加或删减，因为“正常”模式将设置固定的置换，使艺术家很难控制结果。

界面

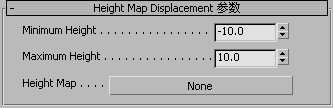

“高度贴图置换 (3dsmax) 参数”卷展栏

确保按照下面的指定为“最大高度”和“最小高度”输入与“投影选项”对话框上相同的值。

最小高度

当创建高度贴图时，在“渲染到纹理：投影选项”对话框上指定的“最小高度”值。默认设置为 -10.0。

最大高度

当创建高度贴图时，在“渲染到纹理：投影选项”对话框中指定的“最大高度”值。默认设置为 10.0。

高度贴图

高度贴图自身（通常是位图）。
