创建门窗组合的嵌套格线的步骤

执行以下步骤可以创建嵌套格线，即格线内的格线。每条嵌套格线都有其自己的分割规则、单元指定、框架与竖梃。默认情况下，嵌套格线的框架将关闭。

1. 依次单击“管理”选项卡 “样式和显示”面板 “样式管理器”。
2. 依次展开“建筑对象”“门窗组合样式”。
   注： 或者，在图形中选择一个门窗组合，然后单击“门窗组合”选项卡 “常规”面板 “编辑样式”下拉菜单 “门窗组合样式”。
3. 选择门窗组合样式。
4. 单击“设计规则”选项卡。
5. 在左窗格中，选择想要在其上创建嵌套格线的格线。
6. 单击 （新建单元指定）。

   新的单元指定将显示在单元指定列表中。

7. 在默认名称上单击鼠标右键，再单击“重命名”，然后输入单元指定的说明性名称。
8. 在“元素”列中，选择“嵌套格线”。

   一条新的格线将添加到对话框左窗格中的格线列表中。如果正在编辑主要格线，则新格线将添加到第二级中。如果正在编辑二级格线，则新格线将添加到第三级中，以此类推。

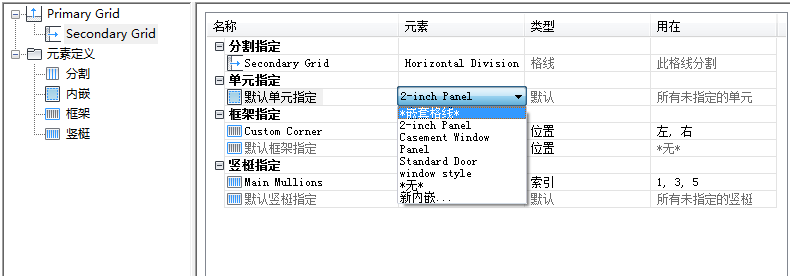

   创建嵌套格线

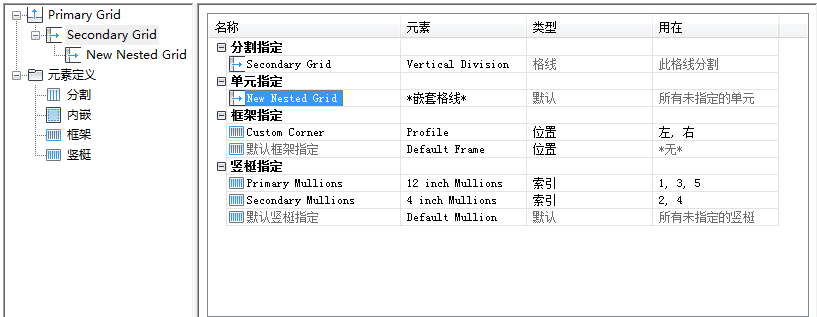

   树中的新嵌套格线

   注： 若要重命名格线，请在右窗格中选择该格线，在上面单击鼠标右键，再单击“重命名”，然后输入新名称。
9. 指定要包含此嵌套格线的单元。
10. 单击“确定”。
