在 Inventor 中创建机电项目启动的步骤

在 Inventor 中创建机电项目，然后通过连接到 AutoCAD Electrical 中的链接文件，链接 AutoCAD Electrical 项目。

将 Inventor 项目链接到 AutoCAD Electrical 项目需要创建链接文件并定义要链接的两个项目。该过程包括两个步骤：

1. 在 AutoCAD Electrical 或 Inventor 中，创建链接文件并指向该产品的项目。
2. 在其他产品中，通过浏览到以前创建的链接文件并指向该产品中的项目完成链接。

在 Inventor 中链接启动

在 Inventor 中，请执行以下操作：

1. 单击“机电”选项卡 “设置”面板 “机电链接设置”。

2. 在“机电项目设置”对话框中单击 。

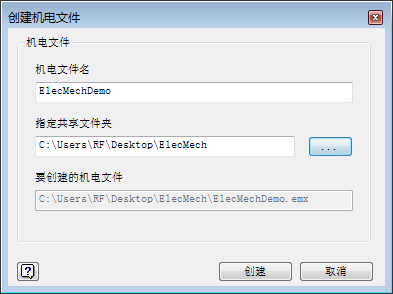

3. 输入 .emx 链接文件的文件名。

4. 指定在 AutoCAD Electrical 与 Inventor 之间共享的文件夹。

5. 单击“创建”。

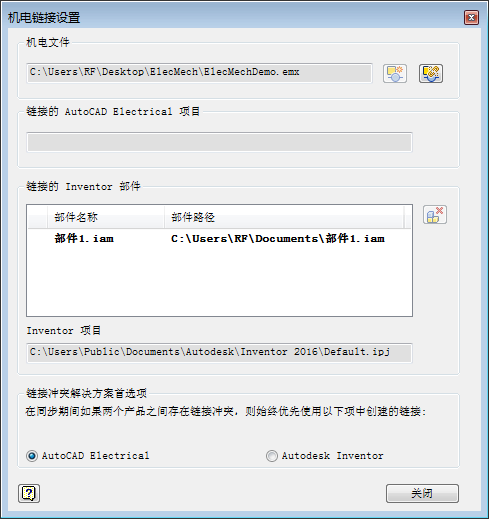

6. 在“机电链接设置”对话框中，选择“同步设置”。默认设置为“AutoCAD Electrical”。假设大多数时候由 AutoCAD Electrical 用户启动机电工作流程；因此，创建元件链接时，默认值设置为“AutoCAD Electrical”。



7. 单击“关闭”。

在 AutoCAD Electrical 中，请执行以下操作：

1. 单击“项目”选项卡 “项目工具”面板 “管理器”。 查找
2. 在“项目管理器”中，激活要链接的项目。

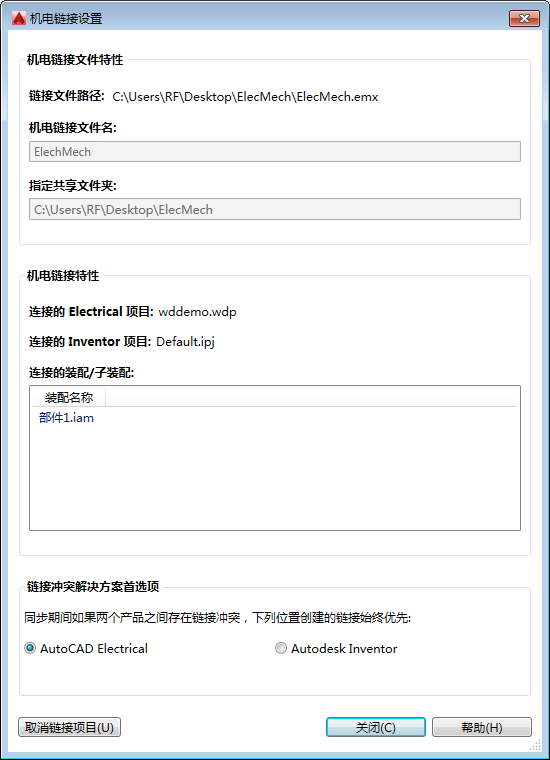

3. 单击“机电”选项卡 “设置”面板 “机电链接设置”。 查找

4. 单击“链接”。
5. 浏览到在 Inventor 中创建的现有链接文件。


6. 单击“关闭”。
