通过从目录浏览器插入新元件来链接 Inventor 零件的步骤

将元件树中未链接的 Inventor 零件与从图形中的目录浏览器插入的 AutoCAD Electrical 元件相链接。

1. 单击“项目”选项卡 “项目工具”面板 “管理器”。 查找

2. 在“项目管理器”中，单击“位置视图”选项卡。

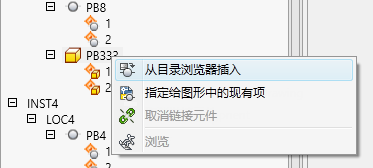

3. 在“位置视图”选项卡中，在未链接的 Inventor 零件 上单击鼠标右键，然后选择“从目录浏览器插入”。



4. 为要插入的元件选择类别。

5. 输入搜索条件并单击 。
6. 执行以下操作之一：
   • 单击与目录值关联的一个符号。

   • 单击以打开图标菜单 ，从中可以选择要插入的符号。该符号将自动关联到此目录值以供将来插入。
7. 在图形中指定插入点。
8. 在“插入/编辑元件”对话框中，注释元件。您可以查看预填充的来自 Inventor 零件的某些数据。
9. 单击“确定”。
