将 Inventor 零件与图形中的电气元件相链接的步骤

将 Inventor 零件与激活图形中的 AutoCAD Electrical 元件相关联。

1. 单击“项目”选项卡 “项目工具”面板 “管理器”。 查找

2. 在“项目管理器”中，单击“位置视图”选项卡。

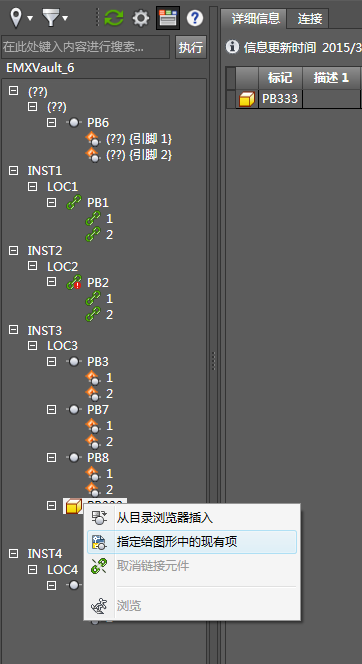

3. 在“位置视图”选项卡中，在 Inventor 零件上单击鼠标右键，然后单击“指定给图形中的现有元件”。


4. 在激活图形中，选择要与 Inventor 零件链接的电气元件。创建元件链接后，元件树视图将刷新，以便显示链接的元件。
