关于 A360 上的“Inventor 互联式设计”

适用于 Inventor 2016 R3 - Subscription 客户

Inventor Connected Design on A360

Inventor Connected Design 支持与不在您的网络之内但需要参与设计流程的其他人一起进行在线三维设计审查。使用 Inventor Connected Design，您可以轻松地与您的客户和远程项目利益相关方安全地协同处理三维模型的仅查看和注释副本：创建 Design Share 以便与不在您的网络中但需要参与设计流程的其他人共享无知识产权约束的 Inventor 模型。例如，为客户创建 Design Share 以请求批准设计，或者让您可以轻松联系现场销售团队以在现场进行三维设计演示。Design Share 可以让客户轻松访问您要共享的设计。您的协作者可以查看模型的三维可查看文件并发布注释。

当您创建 Inventor Design Share 时：

• 三维可查看文件是从所打开零件或部件的当前视图创建而成的。
  注意： 隐藏您不希望共享的任何零部件。
• 三维可查看文件将发布到您的 A360 Drive：https://360.autodesk.com/
• 系统会将包含三维可查看文件链接的 Design Share 电子邮件邀请函发送给在“在 A360 上启动 Design Share”对话框中指定的协作者。
重要： 您创建的“设计共享”仅可供您的协作者访问。无法共享、下载或复制“设计共享”链接。

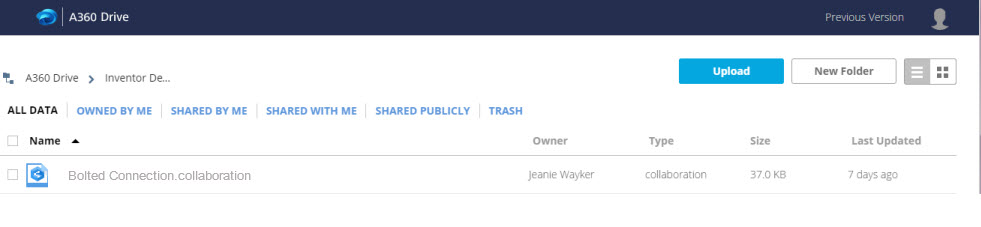

• 三维可查看文件将存储在您的 A360 Drive 上的 Inventor Design Shares 文件夹中。导航到您的 A360 Drive，以执行以下操作：
  • 查看和访问您创建的 Design Share。
  • 查看 Design Share 的详细信息，包括名称、所有者、类型、大小、您要与其共享的人员以及上次使用注释更新的时间。
  • 删除您拥有的 Design Share。
  • 查看和访问要与您共享的 Design Share。

注： 如果您安装了 Inventor 2016 R3，也可以从 Inventor 访问 Design Share 。

关于三维可查看文件

三维可查看文件是您创建 Design Share 时打开的三维模型视图的只读副本。

• 协作者可以查看三维可查看文件并为其添加注释。您和所有协作者均可以在三维可查看文件中看到注释。
• 启动 Design Share 时，包含三维可查看文件链接的电子邮件邀请函将通过电子邮件立即发送给您的协作者。

  也可以从所有者和协作者的 A360 Drive 中访问三维可查看文件：“已与我共享”文件夹显示了与您共享的所有“设计共享”的链接。Inventor Design Shares 文件夹包含您拥有的所有 Design Share。

• 系统不会转换以下项目：
  • 特征树
  • 零件特性
  • 零部件名称

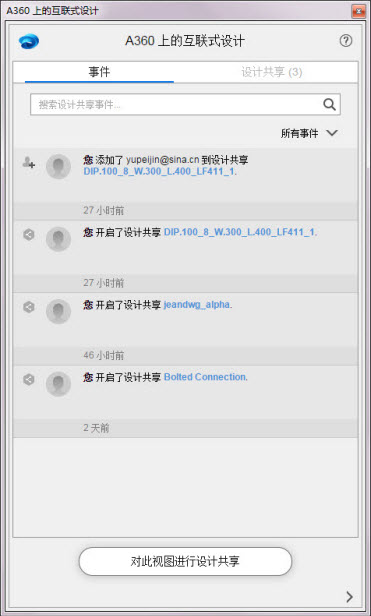

关于“Connected Design on A360”面板

“Connected Design on A360”面板：

• 支持访问“在 A360 上启动 Design Share”对话框。
• 显示您作为所有者或协作者的所有 Design Share。
