结果

运行分析后，“结果”将被加载到“模型”树的各“子工况”下。

在线性静力和预应力静力分析中，每个结果集会自动加载四种不同的点图。

• Von Mises：它使用变形点图绘制 Von Mises 结果。
• 位移：它使用变形点图绘制位移结果。
• 安全因子：绘制安全因子。确保在材料对话框中定义材料许用值和失效理论。



• 已变形：仅已变形模型（总位移）。

在线性稳态传热分析中，每个结果集会自动加载两种不同的点图。

• 热通量：默认热通量结果的轮廓点图。
• 温度：温度分布的轮廓点图。

在多轴疲劳分析中，每个结果集会自动加载“子工况 1 结果”和“疲劳结果”两类不同的点图。

• 结果：会自动加载四个不同的点图。
• 疲劳结果：寿命和损坏的轮廓点图。

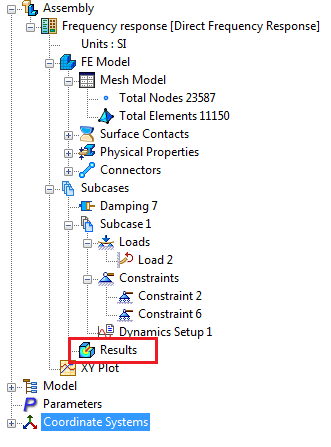

在其他分析中，“模型”树中将只有一个“结果”节点，这将在 “点图模板” 中说明。

上述所有点图均使用树视图底部的“点图模板”中列出的模板，这些模板包含默认的后处理显示设置。

这些模板中的每个模板都可以被拖放到“子工况/结果”或“子工况/结果”下的“模态/增量”。这些模板中有四个模板可用；也可以右键单击“点图模板”并选择“新建”，以创建更多模板。

右键单击四个不同点图中的任意一个或单个“结果”节点。以下选项可用：

• 编辑：允许编辑结果。
• 删除：允许删除结果。
• 显示：允许显示结果。
• 动画制作：允许根据选定结果为单个集创建动画。
• 创建 AVI：允许根据选定结果为单个集创建 AVI。
• 多集动画设置：允许定义多集动画。
• 多集动画制作：允许根据“多集动画设置”中的设置创建多集动画。
• 多集创建 AVI：允许根据“多集动画设置”中的设置创建多集 AVI。
• 单元边：允许显示单元的边。

多集结果对话框中的各结果之间以分隔符隔开，如下所示。

• 线性屈曲：



• 预应力正则模态：



• 非线性屈曲：

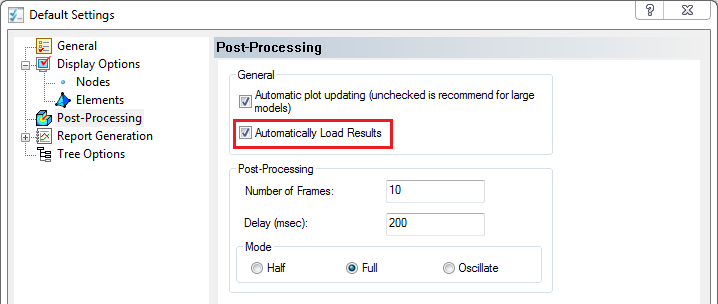

Nastran In-CAD 支持在进入 In-CAD 环境时自动加载先前求解模型的结果。若要启用该选项，请选中“默认设置”对话框中的“自动加载结果”框，如下图所示。然后，当您进入 In-CAD 环境时，将加载模型文件所在文件夹中的可用结果。
