可视调试

激活服务器

通过调用 World::StartVisualDebug() 为 World 激活 VisualDebugServer。

配置服务器

如果激活 VisualDebugServer，需要提供 VisualDebugServerConfig 配置对象。此配置对象包含若干可以根据需要进行设置的参数。

最重要的配置参数可能是端口设置 VisualDebugServerConfig::m_serverPort 和 VisualDebugServerConfig::m_broadcastPort，它们可确定服务器将用来侦听传入连接并传播其可用性的端口。如果在将 Navigation Lab 连接到游戏时遇到问题，请确保这些端口已打开，或者在游戏中以及尝试连接到 Navigation Lab 时更改这些端口。

检索服务器

通过调用 World::GetVisualDebugServer() 为 World 检索 VisualDebugServer。

停止服务器

您可以随时通过调用 World::StopVisualDebug() 为 World 停止 VisualDebugServer。

代码示例

请参见集成阶段 1d：设置可视调试或 Tutorial_VisualDebug.cpp 文件。

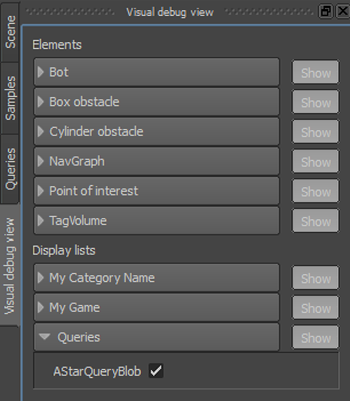

设置详细级别

您可以随时通过调用其 SetCurrentVisualDebugLOD() 方法设置任何对象的 LoD。您可以传递以下任意级别：

• VisualDebugLOD_None：不将有关对象的任何数据发送到 Navigation Lab。
• VisualDebugLOD_Default：发送默认的可视调试信息。
• VisualDebugLOD_Maximal：会将内部创建的提供有关对象的附加数据的其他显示列表发送到 Navigation Lab。

图形和体积

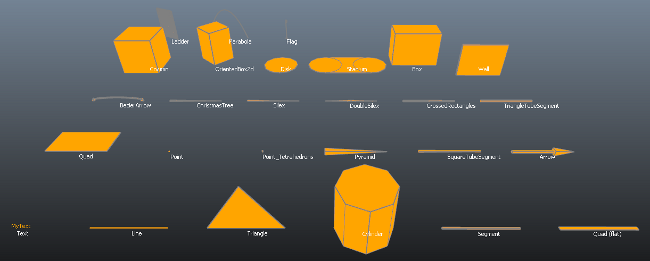

ScopedDisplayList 类的 API 提供了多种创建各种常用图形和体积的方法。

对于可视图例，请在 Navigation Lab 的命令行中输入以下命令：

ToggleDrawAllShapes

寿命

您创建的每个 ScopedDisplayList 仅发送到 Navigation Lab 一次（在用户创建的帧之后）。但是，每个显示列表都有指定的寿命，确定 Navigation Lab 会在多长时间内显示其数据。

寿命为单帧的显示列表仅在 Navigation Lab 从游戏中接收时渲染一次。为了使单帧显示列表中的数据能在 Navigation Lab 中跨多个帧持续显示，必须对每一帧重新创建新的 ScopedDisplayList 对象。此方法通常用于经常更改的数据。例如：

{
    Kaim::ScopedDisplayList displayList(navWorld);
    displayList.InitSingleFrameLifespan("Display list name", "Category name");
    displayList.PushLine(gameBot->GetPosition(), Kaim::Vec3f::Zero(), Kaim::VisualColor::White);
    ... // Add more shapes here
} // Here the ScopedDisplayList is sent to the Navigation Lab.

寿命为多帧的显示列表同样会发送到 Navigation Lab 一次，但它们会在这之后的每一帧中进行渲染，直到您对其进行修改或将其删除。如果您有数据在游戏玩法会话中保持静态，此方法可避免涉及在每个帧中重新创建该显示列表的计算，并节省在每个帧中重新发送显示列表所使用的网络带宽。

寿命为多帧的显示列表可通过提供的类别名称和显示列表名称组合，或通过 DisplayListManager 生成的数字 ID 唯一标识：

• 如果初始化显示列表时未提供唯一 ID，或 ID 无效 (KyUInt32MAXVAL)，DisplayListManager 将自动生成一个有效的 ID，并将其返回。
• 或者，您也可以通过调用 DisplayListManager::GenerateDisplayListId() 方法，预生成有效的数字 ID。

您可以使用该类别和名称组合或唯一 ID，以标识显示列表从而对其进行修改或将其删除：

• 若要修改多帧 ScopedDisplayList，请使用之前指定给原始 ScopedDisplayList 的相同类别和名称或相同的唯一 ID 创建一个新的 ScopedDisplayList 对象。
• 若要删除多帧 ScopedDisplayList，请调用 DisplayListManager::RemoveDisplayList() 方法，并传递之前指定给 ScopedDisplayList 的类别和名称或其唯一 ID。

例如，明确使用唯一 ID：

// Get a unique ID
m_displayListId = navWorld->GetDisplayListManager()->GenerateDisplayListId();

// Create a ScopedDisplayList:
{
    Kaim::ScopedDisplayList displayList(navWorld);
    m_displayListId = displayList.InitUserControlledLifespan("Display list name", "Category name", m_displayListId);
    displayList.PushLine(gameBot->GetPosition(), Kaim::Vec3f::Zero(), Kaim::VisualColor::White);
    ... // Add more shapes here
} // Here the ScopedDisplayList is sent to the Navigation Lab and rendered every frame.

...

// Modify the existing ScopedDisplayList:
{
    Kaim::ScopedDisplayList displayList(navWorld);
    m_displayListId = displayList.InitUserControlledLifespan("Display list name", "Category name", m_displayListId);
    ... // Add different shapes here
} // Here the ScopedDisplayList is sent to the NavigationLab, replacing the previous display list.

...

// Remove the existing ScopedDisplayList:
{
    navWorld->GetDisplayListManager()->RemoveDisplayList(m_displayListId); // The list is no longer displayed in the Navigation Lab.
}

在 Navigation Lab 中显示和隐藏显示列表

每次 Navigation Lab 在为游戏中的帧显示数据时，它会在 Visual debug 面板中的 Display lists 标题下列出对此帧有效的所有显示列表，并按您为显示列表提供的类别名称加以组织。您可以使用这些控件切换 3D 视图中每个显示列表的可见性。

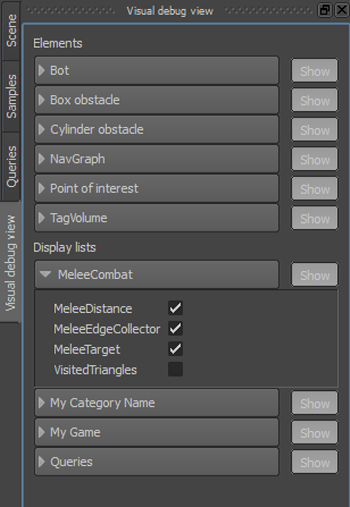

例如，在下面的图像中，“MeleeCombat”为包含不同显示列表名称（“MeleeDistance”、“MeleeEdgeCollector”、“MeleeTarget”和“VisitedTriangles”）的显示列表所设置的类别名称。每个显示列表有自己的复选框，组织在共享类别名称下面。

将显示列表与 WorldElement 关联

您可以将 ScopedDisplayList 与特定 WorldElement（例如人物或动态障碍）相关联。当显示列表与 WorldElement 相关联时，可以控制此显示列表在 Navigation Lab 中的渲染以及该对象相关信息的其他项。

若要将 WorldElement 与 ScopedDisplayList 关联，请通过调用其 GetVisualDebugId () 方法检索 WorldElement 对象的 ID，并在 ScopedDisplayList 的初始化中提供该 ID。您仍然可以提供类别名称，该名称将用于在 Visual debug 面板中组织该 WorldElement 的显示列表。

对于用户控制的寿命的显示列表，如前面部分所述，您可以通过类别名称和显示名称的组合或通过明确指定唯一的 ID 来标识显示列表。

例如：

KyUInt32 worldElementId = m_gameBot->GetVisualDebugId();
displayList.InitSingleFrameLifespan("Display list name", "Category name", worldElementId);

或

KyUInt32 worldElementId = m_gameBot->GetVisualDebugId();
m_displayListId = displayList.InitUserControlledLifespan("Display list name", "Category name", worldElementId, m_displayListId);

代码示例

请参见集成阶段 1e：将数据发送到可视调试器。
