查看和修改冷成形钢结构框架图元的剖面形状尺寸标注参数值。
这些类型属性创建自图元的“剖面形状”族类别参数。
| 剖面形状 | 可用的形状尺寸的标注参数 |
|---|---|

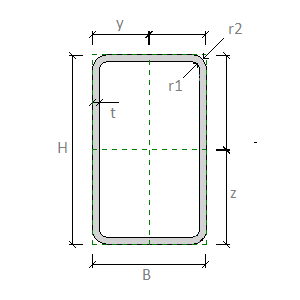

矩形 HSS（冷成形钢）  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：矩形空心结构剖面形状的内圆角的半径。 r2. 外圆角：矩形空心结构剖面形状的外圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |
圆形 HSS（冷成形钢）  |
D. 直径：圆形剖面形状的外部直径。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

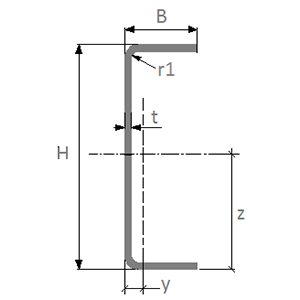

C 型轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

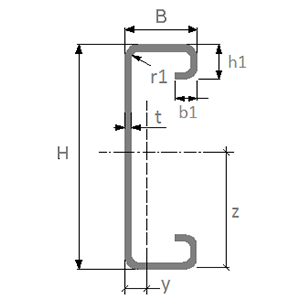

带折边 C 型轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 h1. 唇缘长度：剖面形状外表面与唇缘段末端之间的距离。 b1. 折边长度：唇缘段外表面与折边末端之间的距离 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

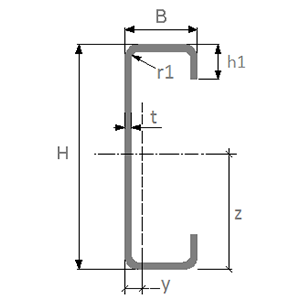

带唇缘 C 形轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 h1. 唇缘长度：剖面形状外表面与唇缘段末端之间的距离。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

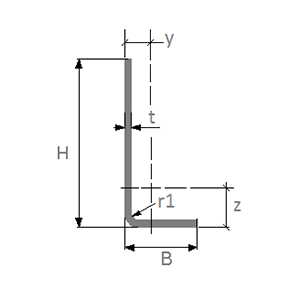

L 型轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

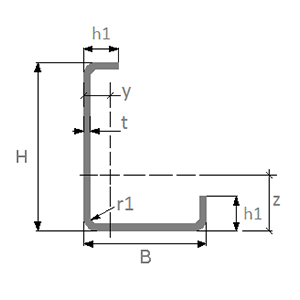

带唇缘 L 形轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 h1. 唇缘长度：剖面形状外表面与唇缘段末端之间的距离。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |
Sigma 型轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 b2. 折弯宽度：剖面形状左端与中部折弯段外表面之间的距离。 h2. 中部折弯长度：中部折弯段内表面的长度。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

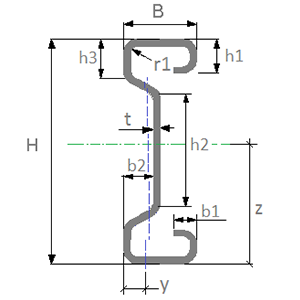

Sigma 型轮廓带折边  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 b1. 折边长度：唇缘段外表面与折边末端之间的距离 h1. 唇缘长度：剖面形状外表面与唇缘段末端之间的距离。 b2. 折弯宽度：剖面形状左端与中部折弯段外表面之间的距离。 h2. 中部折弯长度：中部折弯段内表面的长度。 h3. 顶部折弯长度：剖面形状顶部外表面与顶部折弯段末端之间的距离。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

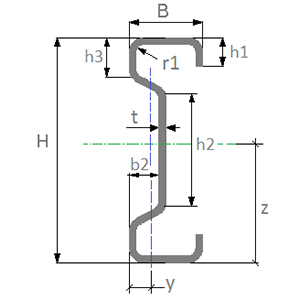

带唇缘 Sigma 形轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 b2. 折弯宽度：剖面形状左端与中部折弯段外表面之间的距离。 h1. 唇缘长度：剖面形状外表面与唇缘段末端之间的距离。 h2. 中部折弯长度：中部折弯段内表面的长度。 h3. 顶部折弯长度：剖面形状顶部外表面与顶部折弯段末端之间的距离。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

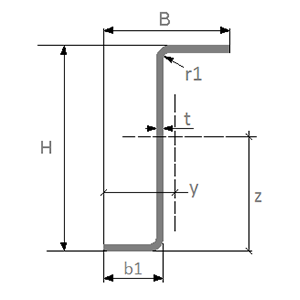

Z 型轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 b1. 底部翼缘长度：剖面形状内表面与底部翼缘段末端之间的距离。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |

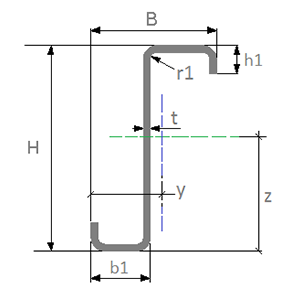

带唇缘 Z 形轮廓  |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 b1. 底部翼缘长度：剖面形状内表面与底部翼缘段末端之间的距离。 h1. 唇缘长度：剖面形状外表面与唇缘段末端之间的距离。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 r1. 内圆角：冷成形结构剖面形状中的弯曲内圆角半径。 r2. 外圆角：冷成形结构剖面形状中的弯曲外圆角半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。 |
