热轧钢剖面形状尺寸标注

查看和修改热轧钢结构框架图元的剖面形状尺寸标注参数值。

这些属性创建自图元的“剖面形状”族类别参数。

剖面形状	可用的形状尺寸标注参数

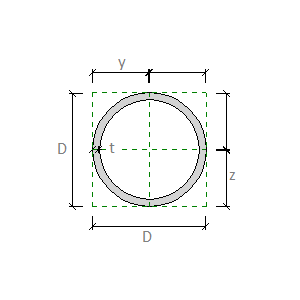

管道标准	D. 直径：圆形剖面形状的外部直径。 T. 墙设计厚度：剖面形状的内表面和外表面之间的垂直设计厚度。 t. 墙公称厚度：剖面形状的内表面和外表面之间的平均垂直距离。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。

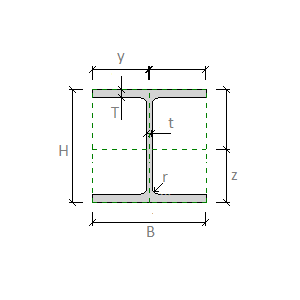

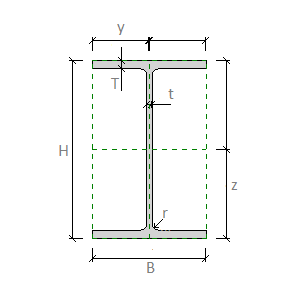

工字型平行翼缘	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。

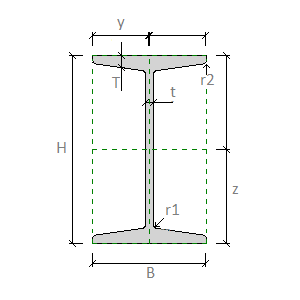

工字型倾斜翼缘	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r1. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 r2. 翼缘圆角：剖面形状中的翼缘末端的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。
工字型宽翼缘	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。

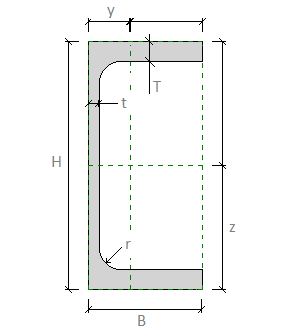

C 型槽平行翼缘	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。

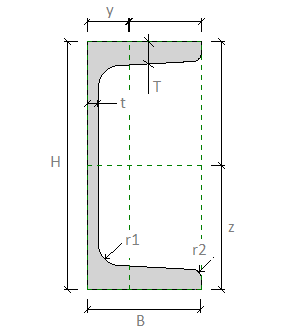

C 型槽倾斜翼缘	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r1. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 r2. 翼缘圆角：剖面形状中的翼缘末端的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。

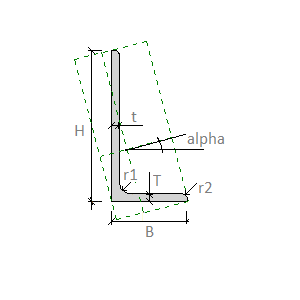

L 型	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r1. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 r2. 翼缘圆角：剖面形状中的翼缘末端的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。

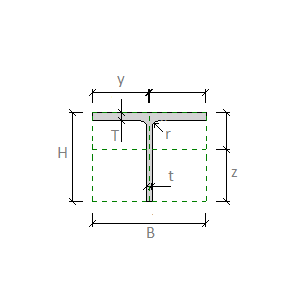

工字拆分型平行翼缘	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。

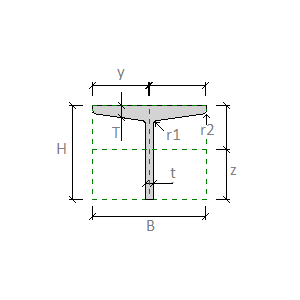

工字拆分型倾斜翼缘	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r1. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 r2. 翼缘圆角：剖面形状中的翼缘末端的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。

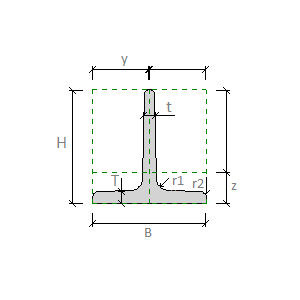

T 形结构	B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T. 翼缘厚度：剖面形状中的翼缘的外表面之间的距离。 t. 腹杆厚度：剖面形状中的腹杆的外表面之间的距离。 r1. 腹杆圆角：腹杆和翼缘之间的圆角的半径。 r2. 翼缘圆角：剖面形状中的翼缘末端的圆角的半径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 alpha。 主轴角度：主轴和横截面参照平面之间的旋转角度。 这是作为“结构分析”族参数列出的。
