查看和修改结构框架图元的剖面形状的详图和连接参数值。
这些属性创建自图元的剖面形状的族类别参数。
| 剖面形状 | 可用的形状详图参数 |
|---|---|

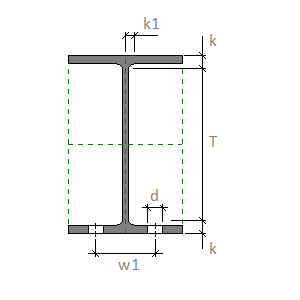

工字型平行翼缘  |
T. 清除腹板高度：腹板角焊焊趾之间的详细深度。 k1. 翼缘角焊焊趾：从腹板中心到翼缘角焊焊趾的详细距离。 k det. 腹板角焊焊趾：翼缘外侧边与腹板角焊焊趾之间的距离。 w1. 螺栓间距：腹板两侧翼缘螺栓孔之间的标准距离。 d. 螺栓直径：螺栓孔最大直径。 |

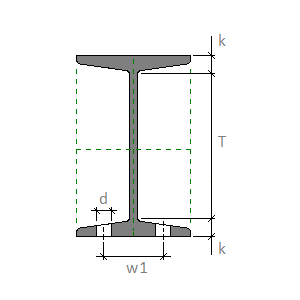

工字型倾斜翼缘  |
T. 清除腹板高度：腹板角焊焊趾之间的详细深度。 k det. 腹板角焊焊趾：翼缘外侧边与腹板角焊焊趾之间的距离。 w1. 螺栓间距：腹板两侧翼缘螺栓孔之间的标准距离。 d. 螺栓直径：螺栓孔最大直径。 |

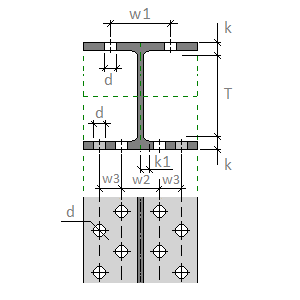

工字型宽翼缘  |
T. 清除腹板高度：腹板角焊焊趾之间的详细深度。 k1. 翼缘角焊焊趾：从腹板中心到翼缘角焊焊趾的详细距离。 k det. 腹板角焊焊趾：翼缘外侧边与腹板角焊焊趾之间的距离。 w1. 螺栓间距：腹板两侧翼缘螺栓孔之间的标准距离。 w2. 两排螺栓间距：腹板两侧翼缘两个螺栓孔之间的距离。 w3. 螺栓行之间的间距：腹板两侧翼缘螺栓行之间的距离。 d. 螺栓直径：螺栓孔最大直径。 |

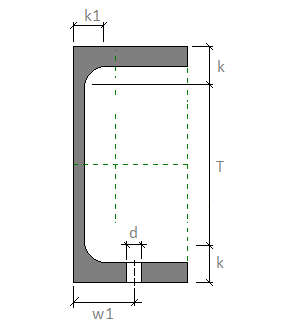

C 型平行翼缘  |
T. 清除腹板高度：腹板角焊焊趾之间的详细深度。 k1. 翼缘角焊焊趾：从腹板中心到翼缘角焊焊趾的详细距离。 k det. 腹板角焊焊趾：翼缘外侧边与腹板角焊焊趾之间的距离。 w1. 螺栓间距：腹板两侧翼缘螺栓孔之间的标准距离。 d. 螺栓直径：螺栓孔最大直径。 |

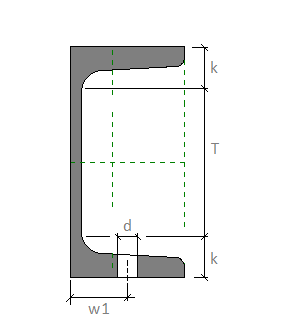

C 型倾斜翼缘  |
T. 清除腹板高度：腹板角焊焊趾之间的详细深度。 k det. 腹板角焊焊趾：翼缘外侧边与腹板角焊焊趾之间的距离。 w1. 螺栓间距：腹板两侧翼缘螺栓孔之间的标准距离。 d. 螺栓直径：螺栓孔最大直径。 |
L 型  |

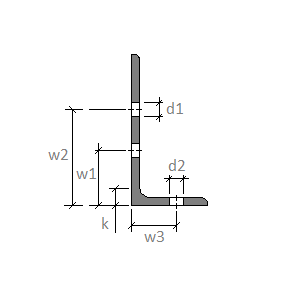

k det. 腹板角焊焊趾：翼缘外侧边与腹板角焊焊趾之间的距离。 w1. 较长翼缘螺栓间距 1：从角钢较短翼缘外侧到较长翼缘第一排螺栓的距离。 w2. 较长翼缘螺栓间距 2：从角钢较短翼缘外侧到较长翼缘第二排螺栓的距离。 w3. 较短翼缘螺栓间距：从角钢较长翼缘外侧到较短翼缘一排螺栓的距离。 d1. 较长翼缘的螺栓直径：角钢较长翼缘的最大螺栓孔直径。 d2. 较短翼缘的螺栓直径：角钢较短翼缘的最大螺栓孔直径。 |

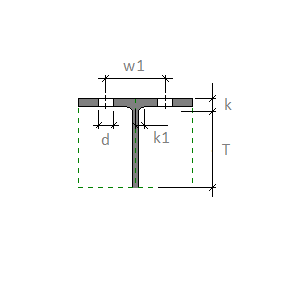

工字型拆分平行翼缘  |
T. 清除腹板高度：腹板角焊焊趾之间的详细深度。 k1. 翼缘角焊焊趾：从腹板中心到翼缘角焊焊趾的详细距离。 k det. 腹板角焊焊趾：翼缘外侧边与腹板角焊焊趾之间的距离。 w1. 螺栓间距：腹板两侧翼缘螺栓孔之间的标准距离。 d. 螺栓直径：螺栓孔最大直径。 |

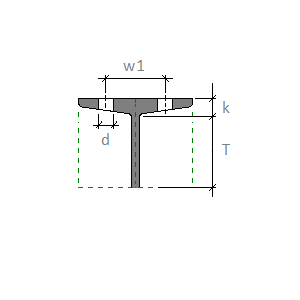

工字型拆分倾斜翼缘  |
T. 清除腹板高度：腹板角焊焊趾之间的详细深度。 k det. 腹板角焊焊趾：翼缘外侧边与腹板角焊焊趾之间的距离。 w1. 螺栓间距：腹板两侧翼缘螺栓孔之间的标准距离。 d. 螺栓直径：螺栓孔最大直径。 |

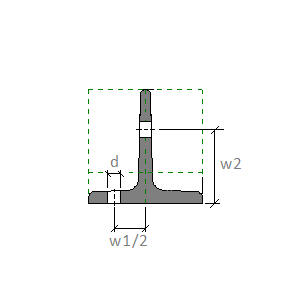

T 型结构  |
w1/2. 翼缘螺栓间距：从腹板中心到 T 形结构翼缘单个螺栓孔的距离。 翼缘上有两个孔时，这是半螺栓间距。 w2. 腹板螺栓间距：从翼缘外部边缘到 T 形结构腹板单个螺栓孔的距离。 d. 螺栓直径：螺栓孔最大直径。 |
