偏移框架图元的物理几何图形

将梁和支撑几何图形重新定位到距其定位线指定偏移距离的位置。

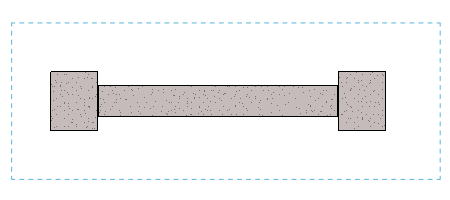

1. 选择梁或支撑。 图元的定位线将变为活动状态。 在此输入步骤的结果（可选）。
2. 单击“修改 | 结构框架”选项卡 “对正”面板 （y 轴偏移）用于水平偏移。

   单击“修改 | 结构框架”选项卡 “对正”面板 （z 轴偏移）用于垂直偏移。

   如果偏移工具不可用，请确认下列设置：
   • 图元（如桁架和梁系统的构件）已锁定就位。
   • 仅可以选择一个图元

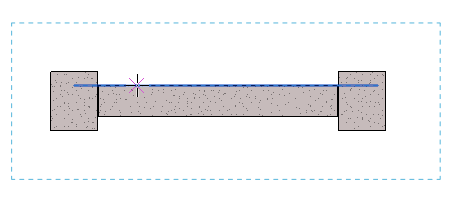

   偏移平面显示为蓝色虚线。 下图显示了平面视图中的 y 轴偏移平面。


3. 沿着将应用偏移的框架图元几何图形单击。

   注： 如果无法在三维视图中单击框架图元，可能是观察角度过大。 使用 ViewCube 调整视图角度。

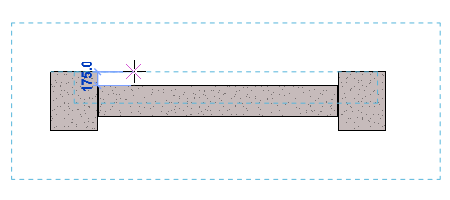

4. 沿偏移方向移动光标。 请注意沿平面的梁矩形轮廓。 该轮廓表示由当前光标位置确定的偏移。

5. 单击以接受偏移位置。

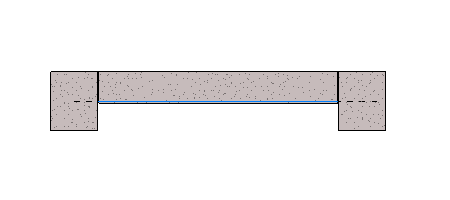

   请注意距定位线的偏移。

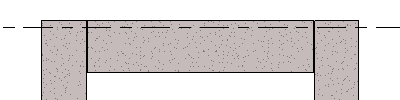

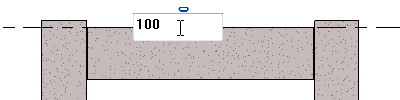

6. （可选）按偏移方向移动光标，输入实际距离，然后按 Enter 键，而不是在偏移距离处单击。 下图显示了在立面视图中使用 z 轴偏移工具来完成这一步骤的方法。


   框架图元物理几何图形调整到指定偏移。



   “属性”选项板中的“y 轴偏移值”和“z 轴偏移值”参数更改以匹配框架图元物理几何图形的新偏移。
