边界框是一个不可见的三维矩形空间，其中包含在基于族的图元中定义的所有模型图元、注释图元和基准图元。
基准范围除外。例如，水平参照平面只会影响边界框的顶部或底部，而不会影响其两侧。 边界框按照族定义来定向。

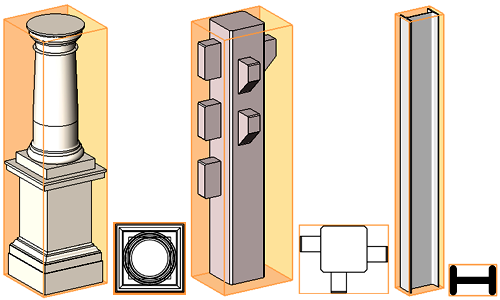

列的边界框（用橙色表示）

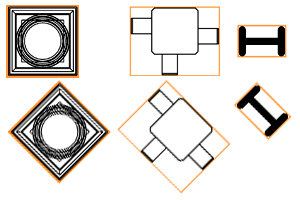

边界框的顶部、底部和两侧旋转时，保持它与图元之间的关系。
边界框与图元一起旋转
边界框的常规用途
- 如果族没有显式定义的族原点，则原点将默认为边界框的中心。修改实例类型或族时，该原点影响实例的放置及其行为。
- 边界框可帮助定义结构框架图元的连接和缩进。
弯曲梁
弯曲梁提供边界框的唯一实例。 边界框可以根据梁的需要而弯曲。 这样可以与梁之间进行准确的连接和缩进。
