使用“网格”
“网格”“三维网格设置”对话框可在“FEA 编辑器”环境中划分 CAD 实体模型的网格。该对话框将为模型中的所有部件设置网格设置。当为模型中的单个部件指定网格设置时，将出现相同的屏幕。（在浏览器（树视图）中选择一个或多个部件，单击鼠标右键，然后选择“CAD 网格选项”“部件”。）
网格类型部分
请注意，当导入 CAD 实体数据和导入 CAD 表面数据时，网格类型将分别自动默认为“实体”和“板/壳”。还可以单独为各个部件定义网格类型，从而替代全局设置。当导入包含实体和表面部件的 CAD 装配件时，将根据最普遍的部件类型自动设置全局网格类型（如果大多数部件为实体 CAD 部件，则为“实体”；如果大多数部件为表面 CAD 部件，则为“板/壳”）。对于不太普遍的网格类型，将使用部件网格设置针对单个部件进行定义，从而替代全局设置。
- 实体：将使用实体单元（块体或四面体）划分所选部件的网格。
- 中间面：如果所选部件是实体部件但将坍塌到实体部件的中间面，则选择此选项。创建中间面网格后，板单元的平均厚度将自动用作每个表面的厚度。若要使用特定值（用于整个部件或部件中的其他表面），请在部件的“单元定义”屏幕中清除“使用中间面网格厚度”复选框。
- 板/壳：如果所选的部件是表面等没有建模厚度的部件，则选择此选项。
下面的图中两个相交管道展示了三种网格类型之间的差异（实体、中间面和板/壳）。这些图给出了被剖切成一半的模型，且已对单元进行收缩以显示单元。
- 选项：用户可以进一步为所选部件指定网格设置。
各网格类型示例
下面的示例展示了在所有三种情况中，采用相同的 CAD 部件数据时，三种网格类型设置的网格划分行为之间的差异。

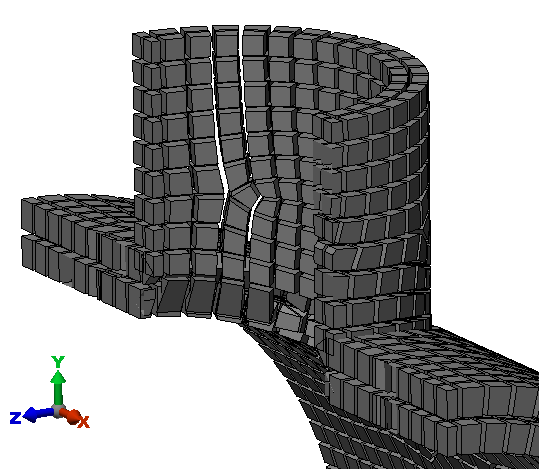

实体网格：CAD 模型的内表面和外表面之间的体积通过块体单元填充。不需要输入厚度。该值将基于网格。

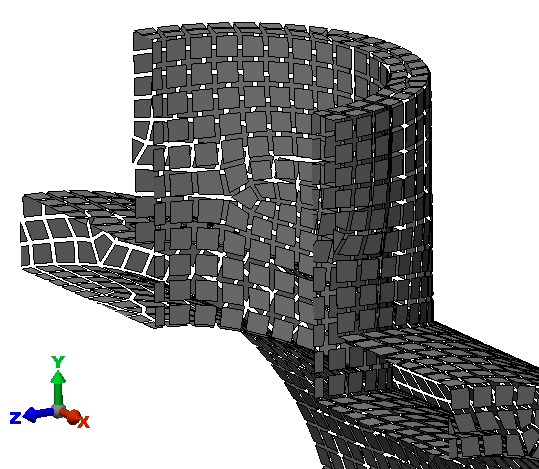

中间面网格：CAD 模型的内表面和外表面将坍塌到中间面位置，将在中间面处创建网格。实体的厚度通过为单元的厚度输入数值（在“单元定义”中）来表示。（单元可以是任何类型的面积单元，如板单元或膜单元。）

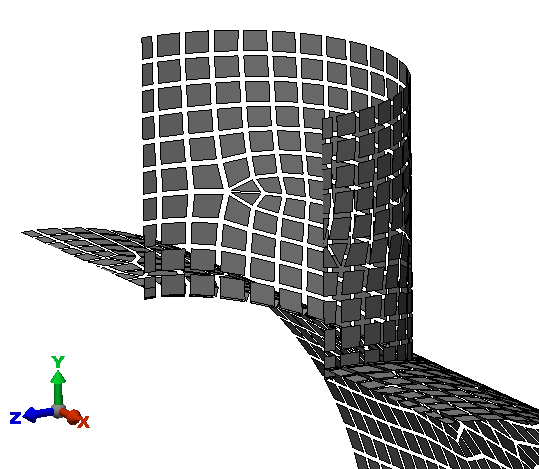

板/壳网格：将划分 CAD 模型的所有表面（内表面和外表面）的网格。各单元的厚度通过输入数值（在“单元定义”中）来表示。除非用户打算创建双壁容器，否则此类型的网格将不适合该示例 CAD 模型。在此分析中，两个表面可以独立移动且彼此穿过。
控制网格尺寸
“网格尺寸”部分中的此滑块用于控制选定部件相对于默认尺寸（根据模型尺寸计算得出）的网格尺寸。
默认按钮
访问“网格选项默认设置”对话框。
网格模型按钮
使用当前设置对模型进行网格划分。仅当为整个模型指定设置时，此按钮可用。
