图形区域

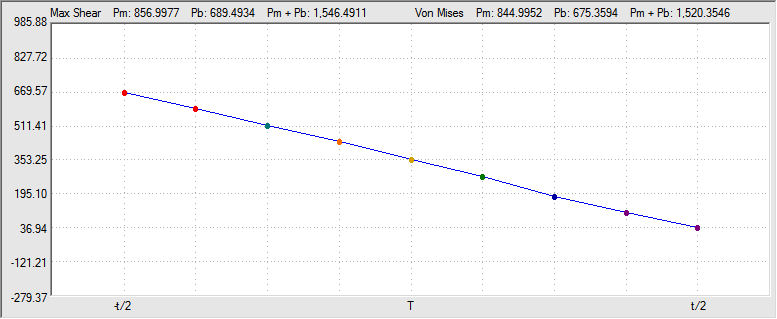

以下是图形区域的图像。仅当使用线性化控件定义应力分类线 (SCL) 之后，此图形才会显示。

SCL 将分为多个线段。系统将根据应力张量值计算结果，并在输出每个点处输出。沿该线定义的点数等于 SCL 交叉的单元数加 1。SCL 点 #1 是节点 1，最后一个 SCL 点是节点 2。节点 1 和节点 2 分别位于图形中的 -t/2 和 t/2 处。局部 N、T、H 坐标系的原点位于 SCL 点 T 的中心处。如果 SCL 穿过没有模型的空间区域，则沿这部分的 SCL 不存在数据点。如果将鼠标悬停在图形中的某个点上方，将显示以下弹出信息框。使用图形区域左侧的工具栏按钮，您可以指定要显示的局部应力张量。有关 T、N 和 H 轴的信息，请参见“线性化控件”。图形单位取决于模型的单位制（力/长度²）。

此弹出信息框将为您显示 SCL 的整体坐标及其所在的单元。它还包括当前图形上显示的局部应力张量和六个全局应力张量。

在该图形上方，还列出了六个结果：

• 最大剪切应力：（基于最大剪切应力方法的复合膜和弯曲应力）：
  • P_m：这是常规的主膜应力强度。
  • P_b：这是主弯曲应力强度。
  • P_m + P_b：这是常规的主膜应力强度与主弯曲应力强度之和。
• von Mises：（基于 von Mises 应力方法的复合膜和弯曲应力）：
  • P_m：这是常规的主膜应力强度。
  • P_b：这是主弯曲应力强度。
  • P_m + P_b：这是常规的主膜应力强度与主弯曲应力强度之和。

P_m 和 P_b 根据沿 SCL 的主应力变化计算得出。有关详细信息，请参见如何计算 Pm 和 Pb 页面。

注： 在以下情况下，该图形最有意义，并将很好地对应于列出的 P_m、P_b 和 P_m + P_b 值：

• 局部 N 或 H 轴已正常定义，且
• 已选择相应的张量（NN、TT、HH、NT、TH 或 NH）进行绘图。

  理想情况下，图形化应力张量应与主膜和弯曲应力的方向对应。
