AutoCAD Electrical 2016 新增功能

「專案管理員」上的「位置視圖」頁籤

「專案管理員」上新的「位置視圖」頁籤，提供作用中專案內所含裝置和佈線的完整視圖。元件依「安裝」和「位置」值進行組織。

使用「位置視圖」頁籤可以：

• 將游標懸停在裝置上，以檢視目錄、描述和額定值資訊。
• 展開裝置，以檢視元件接腳值。
• 依「安裝」和「位置」值篩選清單。
• 重新整理視圖，以在整個專案中反映變更。
• 輸入搜尋字串，以在清單中找到裝置。
• 按一下右鍵，以搜尋選取的元件。

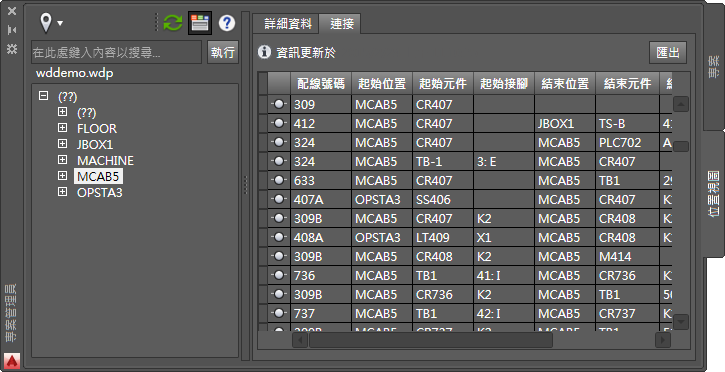

• 顯示「詳細資料」窗格，以檢視元件詳細資料；顯示「連接」窗格，以檢視佈線自/到資訊。

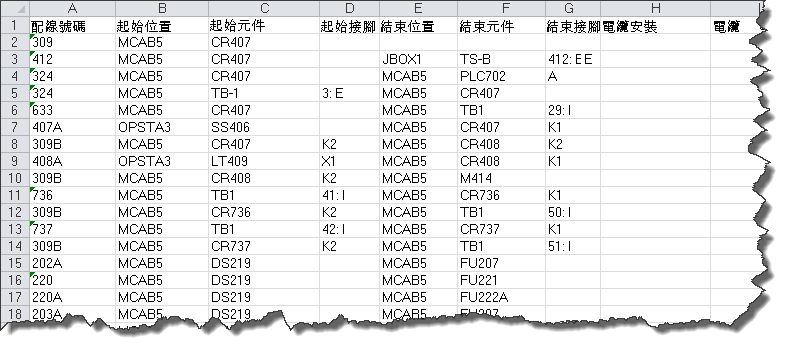

• 將「詳細資料」或「連接」窗格中展示的資料匯出至 .xls 或 .csv 檔案。


AutoCAD Electrical 與 Inventor 的可交互運作性

現在您可以將 AutoCAD Electrical 專案連結至 Inventor 專案。 查找

該連結可在 2D 和 3D 電氣設計之間提供資料交換。連結專案後，可使用「位置視圖」頁籤檢視 AutoCAD Electrical 和 Inventor 元件和資料。

連結專案後，您可以：

• 使用下列其中一種方法，將 AutoCAD Electrical 中的元件與 Inventor 中的零件連結起來：
  • 從目錄瀏覽器插入。使用 Inventor 零件中的目錄資訊執行目錄查找，您可以在其中插入符號以連結至 Inventor 零件。
  • 連結至圖面中的既有符號。從圖面中選取符號，以連結至 Inventor 零件。

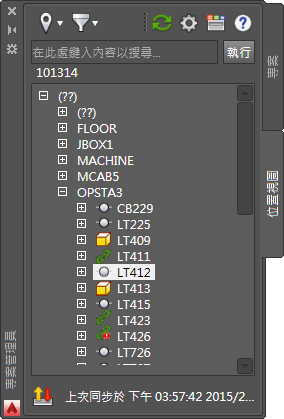

• 檢視裝置的連結狀態 (由裝置標籤旁邊的圖示指示)：
  • 未連結至 Inventor 元件的 AutoCAD Electrical 元件
  • 未連結至 AutoCAD Electrical 元件的 Inventor 元件
  • 連結的 AutoCAD Electrical 和 Inventor 元件
  • 已連結，但 AutoCAD Electrical 與 Inventor 元件之間存在不相符之處
  • 未連結至 Inventor 電纜的 AutoCAD Electrical 電纜
  • 未連結到 AutoCAD Electrical 電纜的 Inventor 電纜
  • 連結的 AutoCAD Electrical 和 Inventor 電纜
  • 已連結，但 AutoCAD Electrical 與 Inventor 電纜之間存在不相符之處
• 依連結狀態篩選視圖。
• 從 Inventor 重新整理資料。

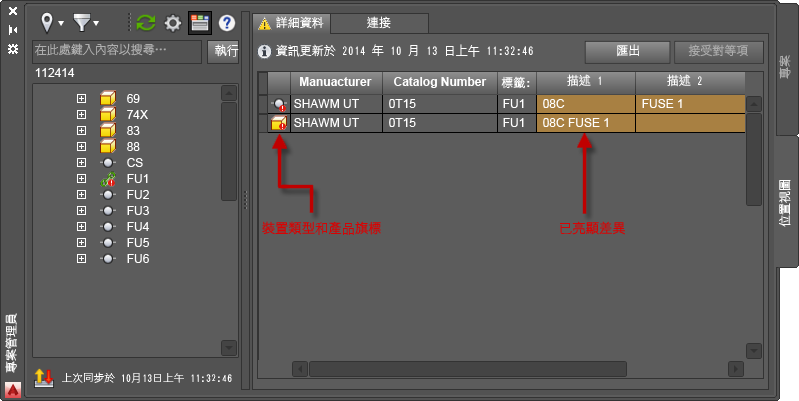

• 使用「詳細資料」窗格和「連接」窗格，可以檢視連結元件之間的差異。

• 使用「接受對等項」按鈕，可調和連結元件之間的差異。

Inventor「組合」功能區上新的「機電」頁籤中也提供相同的功能。

註: 這是來自 AutoCAD Electrical IdeaStation 的構想。

預設配線順序

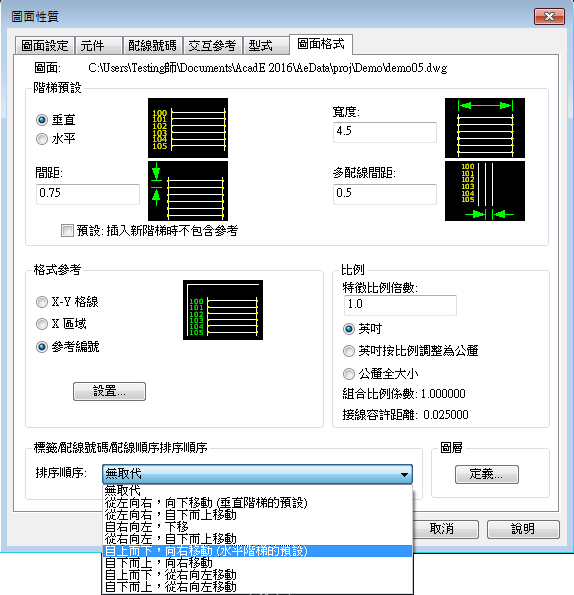

排序順序的圖面與專案性質，現在會套用至配線順序，以及標籤和配線號碼順序。此設定為含有多個元件的配線網路提供了預設配線順序。

在確定接線順序時，AutoCAD Electrical 會執行以下步驟：

1. 檢查使用「編輯配線順序」指令定義的配線順序，包括任何直接至端子連接。
2. 檢查配線網路上的斜角 T 形標識。
3. 檢查是否有任何元件具有相同的位置。
4. 使用「排序順序」圖面性質，來確定在先前的檢查中未涉及的任何內容。


配線號碼屬性支援

在「編輯配線號碼/屬性」對話方塊中，編輯配線號碼屬性 W01USER-W10USER。這些值現在是以下報告中的可用欄位：

• 配線自/到
• 元件配線清單
• 連接器插頭
• 端子平面圖
• 電纜自/到

插入連接器

「插入連接器」對話方塊的設定會在各個 AutoCAD Electrical 階段作業之間保留。設定預設設定後，就不需要再次進行設定。該產品支援兩組設定，一組用於公制圖面，另一組用於英制圖面。系統會根據作用中的圖面自動使用適當的設定。

註解單線元件

使用單線圖時，您可能想要根據已插入的線路圖或面板元件來註解單線元件。為方便作業，提供了一個新選項，可根據是否已經有相符的單線符號，來篩選元件清單。

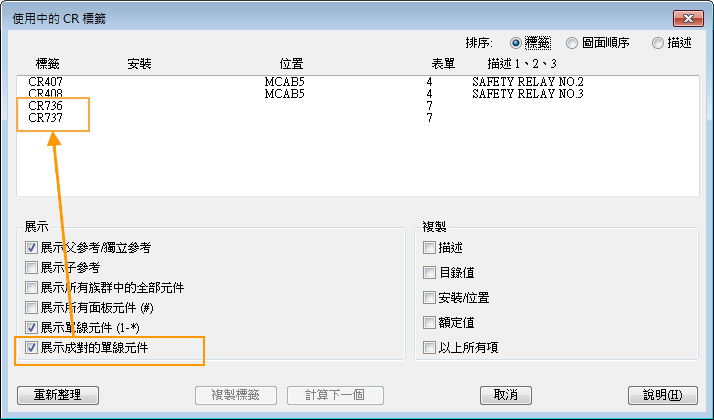

選取此勾選方塊可包括線路圖元件或面板外形圖有相符單線元件的所有線路圖、面板和單線參考。

註: 僅在也勾選了「展示單線元件」方塊時，才會包括單線參考。

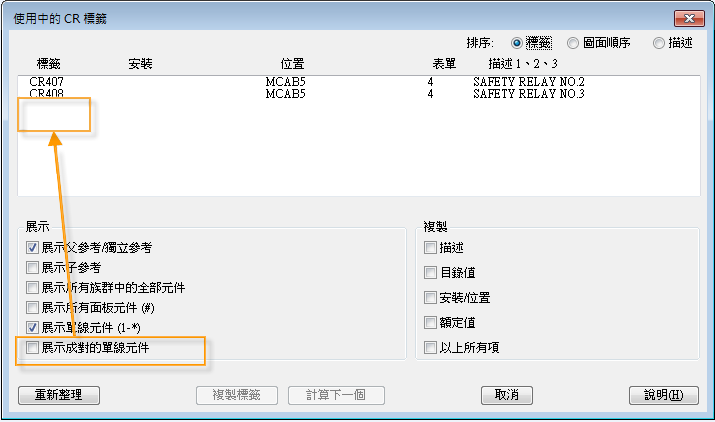

清除此勾選方塊可篩選掉線路圖元件或面板外形圖有相符單線元件的所有線路圖、面板和單線參考。產生的清單僅包含沒有相符單線元件的標籤。

註: 這是來自 AutoCAD Electrical IdeaStation 的構想。

線路圖端子

如果您使用「多次插入」指令插入線路圖端子，現在提供選項來隱藏標籤排、安裝和位置屬性值。

使用「多次插入 (圖示功能表)」時，在插入第一個端子之後即可使用這些選項。使用「多次插入 (點選主要項)」時，在插入每個端子 (包括第一個端子) 時都可使用這些選項。

註: 這是來自 AutoCAD Electrical IdeaStation 的構想。

雜項增強功能

• 使用虛線連結線直接連結至父元件的子元件，會從父元件上的交互參考中篩選掉。
• 在編輯面板元件時，用於指示額定值預設的按鈕已加入至「檢視/編輯額定值」對話方塊。每個按鈕都會開啟額定值預設檔案，讓您可以選取一個值以指定給屬性。
• 在您插入參數式連接器時，會開啟「插入/編輯元件」對話方塊，以便您可以進一步註解連接器。
• 「複製電路」指令預設為選取多個插入點，以在相同圖面上建立多個複本。
• 新的「電路建置器」API 可使用虛線連結線連結電路中的元件。
• 「匯出到工作表」現在會自動重新整理資料庫，然後再執行匯出。
  註: 這是來自 AutoCAD Electrical IdeaStation 的構想。
• 「端子排編輯器」上的一個新勾選方塊，可讓您儲存內部和外部裝置指定。
