當您使用「建立能源模型」工具來建立依建築元素為基礎的能源模型時，Revit 會建立 3 個視圖，協助您瞭解該解析模型的幾何圖形。
- 3D 能源模型
- 解析空間
- 解析表面
請按如下方式使用這些視圖：
- 在提交用於能源模擬的能源模型之前，請檢查視圖以確認模型受到良好定義並精確地反映您的意圖。
- 當能源模擬傳回非預期結果時，請使用視圖，利用模型對問題進行疑難排解。請考慮修改解析空間解析度和解析表面解析度的模型並調整參數。請參閱〈疑難排解：能源分析〉。
3D 能源模型

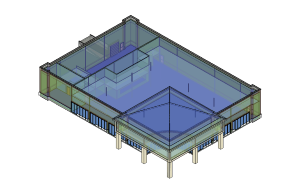

當您按一下「建立能源模型」，Revit 會建立能源模型，並以名為「3D 能源模型」的 3D 視圖加以顯示。該視圖將列於「3D 視圖」下的「專案瀏覽器」中。
「3D 能源模型」視圖使用「可見性/圖形」對話方塊中的設定，隱藏建築元素的某些品類，並套用 50% 的透明度至其他模型品類，例如樓板和屋頂。視圖也會顯示覆蓋在建築元素的解析空間和解析表面。
使用該視圖可瞭解 Revit 如何解譯建築元素以建立能源模型。您可以平移、縮放和旋轉能源模型以進行嚴密檢查。除了模型中的建築元素外，您可查看並選取下列元素類型：
-
解析表面：能源分析曲面
於「能源模型」中，請選取這些元素中的其中一個，且於「性質」選項板中，勾選「表面類型」參數，以確定其已正確解譯。例如，請確保依據牆的解析表面具有正確的內部牆或外部牆表面類型 (如有適用)。
-
解析空間：能源分析空間
於「能源模型」，請選取這些元素的其中一個，且於「性質」選項板中，勾選「房間名稱」參數，以查看其所表示的所定義房間。如果未列示任何「房間名稱」，解析空間會依解析表面加以定義。檢查其體積和區域，以確定其大小已正確調整。
若要加強您能源模型的概念，請建立重複的「3D 能源模型」視圖，並調整「可見性/圖形」設定。在一個重複的視圖中，例如，您可能想要隱藏所有模型元素 (清除列於「模型品類」頁籤上所有項目的「可見性」勾選方塊)，並僅顯示解析空間 (列示於「解析品類」頁籤上)。在另一個重複的視圖中，您可以隱藏模型元素，並僅顯示解析表面。(請參閱〈指定元素品類可見性〉。)檢查這些視圖以識別可改進建築模型，進而更易支援能源分析的區域，或使用分析結果對問題的來源進行疑難排解。
| 能源模型中的解析空間 | 能源模型中的解析表面 |
|
|
解析空間
「解析空間」視圖是個於能源模型中列示個別解析空間的明細表。依建築模型中所定義房間及為房間邊界的 Revit 元素為能源模型建立這些空間。
明細表列示每個空間的面積和體積，及整個模型的總面積與體積。如果解析空間是以一個房間為基礎，則其房間名稱也會加以列示。
檢閱「明細表」，以尋找下列內容：
- 非預期大小的空間
- 房間的面積或體積大於或小於預期
- 總面積與體積大或小於預期
若要檢查某個特定解析空間，請於明細表中進行，並使用「在模型中亮顯」工具，以於「3D 能源模型」視圖中加以查看。
解析表面
「解析表面」視圖是個於能源模型中列示個別解析表面的明細表。這些表面是依解析空間為基礎為能源模型所建立的。
明細表會列示每個表面的面積、該面積大小的表面數量，及開口類型 (如門或窗) 或表面類型 (如室內牆、外牆、屋頂、描影、天花板或樓板)。
檢閱「明細表」，以尋找下列內容：
- 非預期大或小表片
- 不符合您期望的表面類型或開口類型
- 大於或小於預期的總解析表面面積
若要檢查某個特定解析表面，請於明細表中進行，並使用「在模型中亮顯」工具，以於「3D 能源模型」視圖中加以查看。
