使用「能源設定」對話方塊之「能源模型」區段中的設定，可確定如何使用概念量體、建築元素或兩者來建立能源解析模型。
這些設定不會影響房間型或空間型 gbXML 匯出，或 Revit MEP 中的加熱與冷卻荷載。
若要開啟「能源設定」對話方塊，請按一下「分析」頁籤
「能源分析」面板
(能源設定)。
以下參數列示在「能源模型」標頭下。
分析模式
選取分析模式，以用於能源模擬：
- 使用建築元素 。(預設) 使用模型 (牆、樓板、屋頂、窗、房間、空間等)中的建築元素來建立能源模型。如果模型包含概念量體，會將其忽略以進行能源模擬。
- 使用概念量體 。使用模型中的概念量體來建立能源模型。若要內含於分析中，概念量體必須包含量體樓板。如果模型包含建築元素，則會忽略以進行能源模擬。
- 使用概念量體和建築元素 。建立根據模型中之概念量體和建築元素兩者的能源模型。若要內含於分析中，概念量體必須包含量體樓板。
對於所有分析模式中，如果模型包含概念量體，而該概念量體不包含量體樓板，此量體將被視為描影物件。請參閱〈最佳實務：能源分析〉。
解析空間解析度
指定最大間隙 (位於兩個 Revit 元素之間) 的大小，解析空間將不會從這個間隙「洩漏」。
如果您執行能源模擬時顯示一則模型太大的訊息，請增加此設定並重新執行能源模擬。
預設為 18 英吋 (457.2 公釐)。最小值為 6 英吋 (152.4 mm)。最大值為 10 英呎 (3048 mm)。
解析表面解析度
結合解析空間解析度的這個設定指定解析表面邊界符合理想邊界的準確程度。通常，降低解析表面解析會導致解析表面具有更精確的邊界，但這也限制解析表面精確塑型的程度。
如果您執行能源模擬時顯示一則模型太大的訊息，請增加此設定並重新執行能源模擬。
預設為 12 英吋 (304.8 公釐)。最小值為 3 英吋 (76.2 mm)。最大值為 10 英呎 (3048 mm)。
核心偏移
指定用於測量外牆到內部的距離，以定義核心區域。
建築核心具有與周界不同的加熱與冷卻荷載，因為其不直接暴露於外在氣候狀態，或透過窗的日光照射。典型的核心偏移為 12-15 英呎 (4-5 公尺)。
核心偏移是用來執行自動熱分區。請參閱〈關於自動熱分區〉。
分割周界區域
選取此選項可將建築 (不含核心) 的周界分割成熱分區。
周界區域會產生更準確的能源消耗估算。例如，在夏末午後，西面可能會遇到日光熱增而東面則不會。周長分區可讓這些周長的能源分析個別處理。
需要周界區域來執行自動熱分區。請參閱〈關於自動熱分區〉。
當「分析模式」設定為「使用概念量體和建築元素」(建議) 時，會使用進階演算法將周長分為熱區域以取得更準確的能源模擬。
當「分析模式」設定為「使用概念量體」時，周長分割為 4 個簡單的熱區域: 東北、西北、東南、西南。

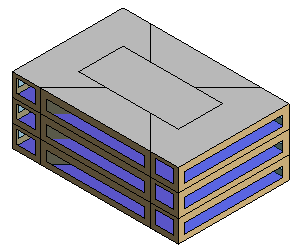

| 具有周界區域的量體模型 | 具有核心偏移和周界區域的量體模型 |
 |
 |
概念營造
此設定指定要用於不同類型量體表面的營造。
目標百分比鑲嵌玻璃
此設定可指定外牆要裝配鑲嵌玻璃開口 (窗) 的百分比。它也稱為窗牆比 (WWR)。預設為 40%。對於帷幕牆、最大為 95%，這考量了框架區域。
| 目標百分比鑲嵌玻璃 = 40% | 目標百分比鑲嵌玻璃 = 60% |
 |
 |
目標窗台高度
指定樓板到窗底的距離。工作高度 (一般是 0.75 公尺或 2.5 英呎) 下方的窗面積會產生熱增量和熱損失，而不會產生有效採光。
「目標百分比鑲嵌玻璃」和「目標窗台高度」設定會共同發揮作用。如果您指定較大的「目標百分比鑲嵌玻璃」，則 Revit 可能會使用低於指定值的窗台高度以滿足需求。

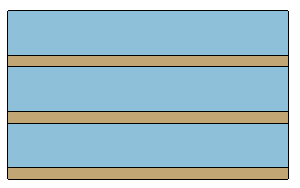

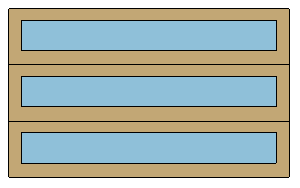

| 目標百分比鑲嵌玻璃 = 50%。目標窗台高度 = 2.5’。 | 目標百分比鑲嵌玻璃 = 80%。目標窗台高度 = 2.5’。請注意如何降低窗台高度以達到 80% 的鑲嵌玻璃目標。 |
 |
 |
窗的總高度會直接影響保護窗避免日光增量所需的遮光板深度。愈高的窗需要愈深的遮光板。

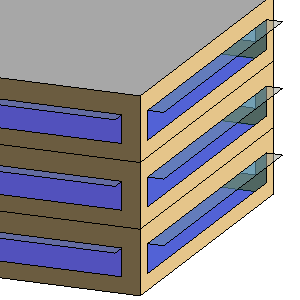

鑲嵌玻璃描影
如果您想要使用導光板來為窗和其他鑲嵌玻璃遮光以進行概念能源分析，請選取此設定。適當的遮光可大幅減少具有大面積未受保護鑲嵌玻璃之空間的冷卻能源花費。
在概念模型中，自動導光板僅用於外部，而且不能與其窗分開操控。不過，您可以透過使用量體表面，為量體模型手動建立導光板或其他類型的遮光板 (例如，外推窗)。
遮光板深度
當您選取「鑲嵌玻璃描影」時，請使用 「遮光板深度」設定來指定模型上導光板的寬度。

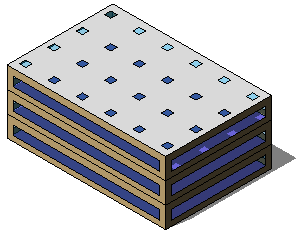

目標百分比天窗
指定屋頂應做為天窗的百分比。此值也稱為天窗屋頂比 (SRR)。預設為 0%。
| 目標百分比天窗 = 5%。天窗寬度與深度 = 3’。 | 目標百分比天窗 = 10%。天窗寬度與深度 = 4’。 |
 |
 |
天窗寬度與深度
當您指定「目標百分比天窗」的值時，請使用此設定指定天窗的大小。
輸入定義天窗之寬度與深度的尺寸。例如，輸入 4’，以指定 4’ (寬) 乘以 4’ (深) 的天窗。
