Použijte tento postup pro přidání blokově orientovaného symbolu s odkazem který poukazuje na vámi určený bod na kreslicí ploše.
Poznámka: Tyto instrukce jsou založeny na jedné z konfigurací nástroje poznámek dodané společně se softwarem. Stejný nástroj se může nebo nemusí objevit na paletě Nástroje poznámek, záleží na přizpůsobení. Stejný základní postup platí pro jakoukoliv konfiguraci nástroje poznámek, v které Typ obsahu je nastaven na Blok, Typ odkazu na Přímý a Symbol a vlastnosti Umístění symbolu určují blokově orientovaný symbol, který je nástroji dostupný. Vlastnosti odkazu mohou být změněny v tabulce Vlastnosti nástroje poznámek. Při nespecifikovaných vlastnostech použijte nastavení odkazu používané v aktuálním výkresu které může být změněno použitím dialogového okna Nastavení odkazu.
- Klikněte na položku nástroj Čtverec (Přímý odkaz) na paletě Nástroje poznámek.
Klikněte na
. - Určete počáteční bod pro odkaz. (Toto určí, kde se zobrazí šipka odkazu.)
- Určete jeden nebo více bodů k vytvoření požadovaného odkazu a stiskněte klávesu ENTER.
Symbol a hodnota jeho výchozího atributu se vkládají na konci odkazu načež se zobrazí dialogové okno Upravit atributy. (Jestliže počet bodů je omezen nastavením, to se stává, jakmile určíte poslední bod v limitu).
- V dialogovém okně Upravit atributy upravte text atributu ID dle potřeby a klikněte na tlačítko OK.
Upravený text atributu se zobrazuje uvnitř symbolu.

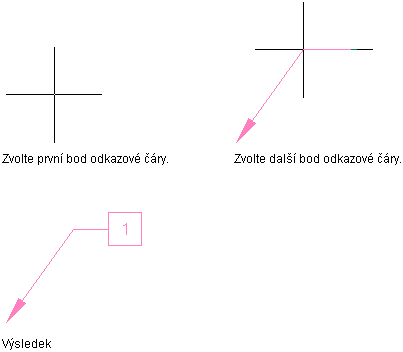

Kreslení blokové poznámky s odkazem
