O nástrojích označení severu a vztažný bod

Poznámky označení severu a vztažného bodu slouží k definování směru ve výkresu. Tyto poznámky byly dříve dostupné jako bloky obsahu v nástroji DesignCenter. Nyní k nim máte přístup prostřednictvím nástrojů na paletách nástrojů a Prohlížeče obsahu.

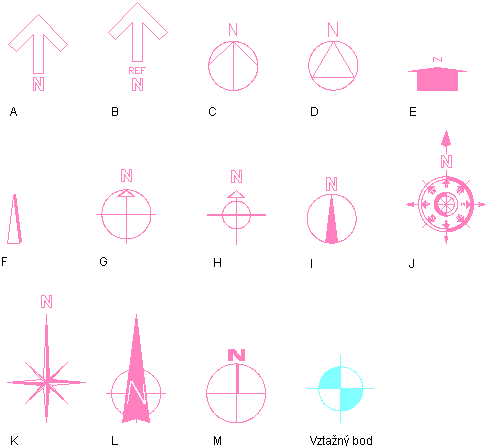

Symboly označení severu a vztažného bodu

Ve výchozím nastavení jsou všechny nástroje pro označení severu a vztažné body nastaveny jako objekty poznámky, což znamená, že poznámky vložené pomocí těchto nástrojů jsou řízeny nastavením měřítka poznámek.

Upozornění: U starších výkresů, které obsahují poznámkové symboly starého nástroje DesignCenter, bude definice starého bloku i nadále používána pro nové bloky založené na nástrojích v případě, že jsou bloky pojmenovány stejně. (Toto se týká nástroje vztažného bodu, avšak nikoli nástrojů pro označení severu, které byly přejmenovány.) V takovém případě ručně změňte nastavení Poznámka pomocí příkazu EDBLOK, nebo před vložením nových symbolů poznámky založených na nástrojích do výkresu přejmenujte starý blok.

Nástroje pro označení severu a nástroj vztažného bodu se ve výchozí anglické instalaci aplikace AutoCAD Architecture nacházejí v těchto umístěních:

• na paletě nástrojů Poznámka,
• v Prohlížeči obsahu v těchto katalozích:
  • katalog základních nástrojů,
  • katalog vzorových palet (britských nebo metrických) ve složce \Document\Annotation,
  • katalog dokumentačních nástrojů (britských nebo metrických) ve složce \Miscellaneous.

Přizpůsobit můžete následující vlastnosti nástrojů pro označení severu a nástroj vztažného bodu:

Kategorie vlastnosti/Název	Popis
Obecné/Klíč hladiny	Určuje klíč hladiny pro hladinu, k níž je přiřazeno označení severu nebo vztažný bod. Chcete-li nastavení změnit, otevřete kliknutím na aktuální hodnotu tabulku Vyberte klíč hladiny. Výchozí klíč hladiny pro označení severu je ANNOBJ. Výchozí hodnota pro vztažný bod je ANNSYMOBJ.
Obecné/Přepsání hladin	Určuje jedno nebo více přepsání klíče hladiny. Kliknutím na ikonu tabulky zobrazíte tabulku Vyberte přepsání hladin.
Obecné/Symbol	Určuje blokově orientovaný symbol, který se má použít pro označení severu nebo vztažný bod.
Obecné/Umístění symbolu	Umístění souboru výkresu, který obsahuje zadaný symbol označení severu nebo vztažného bodu. Klikněte na vlastnost a pomocí možnosti Procházet v rozbalovacím seznamu vyhledejte nebo zadejte cestu k souboru. Pokud je tato vlastnost nespecifikována (--), potom jsou uvedeny jen bloky v souboru aktuálního výkresu. Bloky symbolů, které jsou součástí aplikace AutoCAD Architecture, jsou ve výchozím nastavení umístěny v souboru %AECCONTENT_DIR%\Styles\Imperial\AEC Annotation Symbols (Imperial).dwg nebo %AECCONTENT_DIR%\Styles\Metric\AEC Annotation Symbols (Metric).dwg.
Text/Styl textu atributu	Tato vlastnost určuje, zda text atributu v rámci symbolu používá styl textu aktuálního výkresu (možnost Styl textu cílového výkresu) nebo styl definovaný štítkem atributu (možnost Podle definice dané obsahem).
Text/Úhel textu atributu	Určuje úhel textu atributu. Možnosti jsou Čtení zprava (tato možnost zachová text pravou stranou nahoru bez ohledu na úhel otočení), Podle vložení (nastaví otočení textu podle úhlu posledního segmentu odkazu) a Nastavit horizontální (tato možnost zachová text horizontálně bez ohledu na úhel otočení lícovací čáry). Poznámka: Nástroje pro označení severu a vztažného bodu dodávané v aplikaci AutoCAD Architecture neobsahují v definicích bloků atributy. Tato nastavení jsou proto nastavena na možnost Nedefinováno (--).
