Auxiliary Link

Auxiliary Link

Spojte dva sekvenční nebo nesekvenční body rovnou úsečkou. Pomocná spojnice není součástí geometrie podsestavy, ale lze z ní vytvořit jiné geometrie.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Link
Link Number	Určuje číslo spojnice. Automaticky generovanou hodnotu Link Number můžete změnit.
ApplyAOR	Určuje, zda klopení nebo převýšení koleje budou použity pro spojení. Poznámka: Zaškrtávací políčko ApplyAOR ovlivňuje způsob zobrazení podsestavy v okně Tvůrce podsestavy a způsob chování podsestavy v případě, že je použita v aplikaci Autodesk Subassembly Composer. Pomocí karty Superelevation nebo Cant lze definovat hodnoty pro zobrazení náhledu účinku klopení vozovky nebo převýšení koleje na podsestavu na panelu Preview. Pomocí karty Input/Output Parameters lze přidat parametry, které budou přeneseny do aplikace Autodesk Subassembly Composer při importu podsestavy.
Position
Start Point	Určuje bod, v němž je počátek spojnice. Poznámka: Tímto bodem může být prvek Point nebo Auxiliary Point.
End Point	Určuje bod, v němž je konec spojnice. Poznámka: Tímto bodem může být prvek Point nebo Auxiliary Point.
Miscellaneous
Comment	Označuje poznámky o spojnici. Poznámky lze zobrazit na panelu Preview.

Příklad

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Auxiliary Link Example.pkt

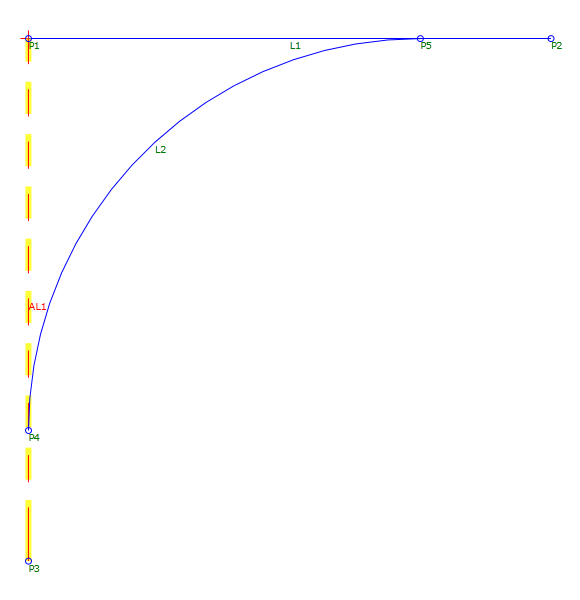

V příkladu je spojnice L1 automaticky nakreslena mezi body P1 a P2. Spojnicí L2 je fillet arc, který musí být nakreslen mezi dvěma spojnicemi. Pomocná spojnice AL1 není nakreslena v konečné podsestavě, ale je nakreslena ručně mezi body P1 a P3, aby spojnice L2 mohla používat její geometrii.
