Přidání spojovacích větví do kruhových objezdů

Přidání spojovacích větví do kruhového objezdu proveďte příkazem Přidat spojovací větev.

Po použití příkazu se zobrazí výzva k výběru připojovacích a odpojovacích vozovek kruhového objezdu. Dále se zobrazí dialog Kreslit spojovací větev, kde můžete určit různé parametry spojovací větve.

Cvičení 3: Přidání spojovacích větví do kruhového objezdu

1. Klikněte na kartu Výchozípanel Vytvořit projektKřižovatka rozevírací seznam Přidat odbočovací pruh Hledat.

   Zobrazí se výzva k výběru vstupního přístupového pruhu.

2. Na kruhovém objezdu vyberte větev křižovatky, která bude použita jako počátek (vstup) spojovací větve.

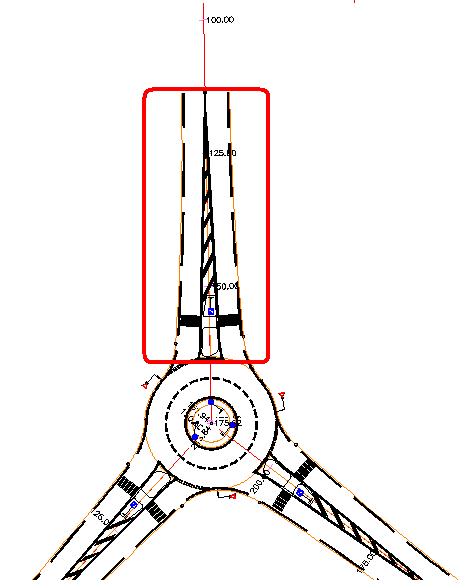

   Je nutné vybrat umístění podél rozsahu některé z tras existujících větví křižovatky kruhového objezdu. Na následujícím obrázku je ukázána platná oblast kruhového objezdu, kde je možné vybrat větev křižovatky.



   Jestliže se pokusíte provést výběr mimo tuto oblast, větev křižovatky se nevybere. Budou akceptována pouze platná umístění.

   Jestliže je vybrané umístění platné, budete poté vyzváni k výběru konce (výstupu) spojovací větve.

3. Vyberte konec (výstup) spojovací větve klepnutím na odpovídající (přilehlou) větev křižovatky.

   Jestliže klepnete na trasu, která je neplatná, nebude vybrána. Jestliže provedete platný výběr, zobrazí se dialog Kreslit spojovací větev.

4. Je-li třeba, proveďte v tomto dialogu nastavení parametrů spojovací větve.
5. Spojovací větev vytvořte klepnutím na tlačítko OK.

   Spojovací větev je přidána do kruhového objezdu.
