Vytvářejte (definujte) a publikujte (exportujte) soubory IPT pro použití s aplikacemi AutoCAD, Revit a dalšími produkty. Tyto aplikace jsou účelově vytvořené návrhové a konstrukční systémy k dokumentování architekturních, strukturálních, mechanických, elektrických a potrubních (MEP) informací. V aplikaci Inventor 2016 R3 je k dispozici i funkce exportu do formátu IFC – pouze zákazníkům programu Subscription.
Prostředí BIM Exchange publikuje 2D nebo 3D data návrhu IPT do souboru Autodesk Exchange (ADSK). Kromě toho lze pomocí prostředí BIM Exchange exportovat geometrii aplikace Revit do nativní rodiny aplikace Revit (RFA) a do souboru Industry Foundation Classes (IFC – dostupné v aplikaci Inventor 2016 R3). Soubory Autodesk Exchange File může používat několik produktů společnosti Autodesk. Prostředí BIM Exchange poskytuje modely a jejich metadata nejrůznějším architektonickým, inženýrským a stavebním aplikacím.
Produkty společnosti Autodesk, například AutoCAD a Revit, obsahují různé nástroje k použití dat. Prostředí BIM Exchange je doplněk aplikace Autodesk Inventor, který využívá příkazy geometrického modelování aplikace Autodesk Inventor k definování modelů, které lze použít v ostatních produktech Autodesk. Prostředí BIM Exchange obsahuje příkazy, pomocí kterých lze definovat konektory, zjednodušit a rozpoznat geometrii a data modelu a exportovat data do souboru RFA, IFC (dostupné v aplikaci Inventor 2016 R3) a ADSK.
Důležité: Pokud je cílem exportu aplikace Revit, je nutné pomocí nástrojů rozpoznávání prvků převést různé typy geometrií vytvořené v aplikaci Inventor, aby odpovídaly typům dostupným v aplikaci Revit.
Obecný pracovní postup prostředí BIM Exchange se skládá ze tří hlavních částí:
- Zjednodušení
- Proces snižování složitosti modelu prostřednictvím odebrání komponent nebo zbytečných prvků. Před vytvářením a publikováním použijte příkazy pro zjednodušení sestavy k vytvoření obálek a zkombinujte komponenty. Případně součást nebo sestavu zjednodušte pomocí příkazu Náhrada obalem, reprezentace úrovně detailů, odvozené součásti a dalších technik. Stavební inženýr potřebuje pouze detaily, které jsou pro návrh podstatné. Často je důležitý pouze základní 3D tvar a spojovací součásti. Když exportujete komponentu, je vhodné sestavu zjednodušit, aby byla velikost souborů RFA, IFC (dostupné v aplikaci Inventor 2016 R3) a ADSK co nejmenší.
Zjednodušení modelů pomocí aplikace Inventor LT
Proces snižování složitosti modelu prostřednictvím odebrání komponent nebo zbytečných prvků. Odvozenou součást a další techniky lze použít ke zjednodušení součásti před vytvořením nebo publikováním. Jelikož stavební inženýr potřebuje pouze detaily, které jsou pro návrh podstatné, často je důležitý pouze základní 3D tvar a spojovací součásti. Když exportujete komponentu, je vhodné udržet velikost souborů RFA, IFC (dostupné v aplikaci Inventor 2016 R3) a ADSK co nejmenší.
- Autor
- Metoda definování konektorových objektů, která naznačuje způsob a místo napojení položek. Objekty konektorů slouží v aplikacích MEP k definování asociací mezi zařízením, například výměníkem tepla, a systémy budov, například HVAC. Pro každý z pěti typů konektorů (kabelový, vedení, kanálový, elektrický a potrubí) je k dispozici příkaz, pomocí kterého jej lze vytvořit, upravit nebo odstranit.

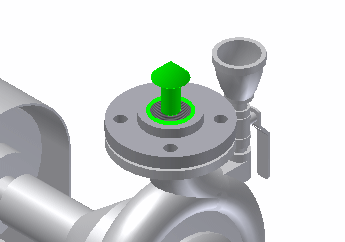

Poznámka: Symboly konektorů neoznačují směr toku. Konektory obvykle směřují od hostitelské komponenty. K obrácení směru konektoru slouží příkaz Směr.
Směr průtoku je uvnitř prvku konektoru definován nezávisle.
Konektory přidáte určením jejich polohy, orientace, tvaru a velikosti. Vyberte potom typ spojení než použijete konektor v modelu, který se má použít v aplikaci AutoCAD MEP nebo Revit MEP. Když přidáte konektory, zobrazí se v prohlížeči BIM Exchange.
- Publikování
- Jedná se o proces ověření a exportu dat aplikace Inventor do souboru ADSK, IFC (dostupné v aplikaci Inventor 2016 R3) nebo RFA. Exportovaný soubor obsahuje geometrii, 2D pohledy, konektory, parametry a další vlastnosti. Přijímající aplikace importuje data, která podporuje.
Před exportem do souboru ADSK, IFC (dostupné v aplikaci Inventor 2016 R3) nebo souboru RFA zjednodušte data pomocí příkazu Obal nebo pomocí reprezentace úrovně detailů(v aplikaci Inventor LT není k dispozici) Pokud návrh obsahuje jedinou součást, můžete jej zjednodušit tak, že z něj odvodíte těleso s jednou součástí. Potom použijete na soubor sestavy funkci Nahrazení obalu.
V příkazu Exportovat stavební prvky můžete vybrat uživatelský souřadnicový systém (USS). Libovolný USS definovaný v komponentě je k dispozici v příkazu Export stavebních komponent. Aby byl výběr jednodušší, je na kartě BIM Exchange k dispozici příkaz USS. Mnoho architektonických aplikací považuje kladný směr Z jako směr ke stropu, zatímco mechanické aplikace často považují kladný směr Z jako směr ven. Je důležité definovat správný USS, aby byl model importován ve správné orientaci.
Aplikace Revit MEP a AutoCAD MEP mohou importovat soubory ADSK a asociovaná data. Aplikace importuje pouze podporovaná data. Data, která nejsou podporována jsou v souboru ignorována. Je třeba mít na paměti, že pokud se soubor ADSK používá, nelze jej v aplikaci AEC plně upravovat. Proto je nutné soubor ADSK, IFC (dostupné v aplikaci Inventor 2016 R3) nebo RFA získat podle níže uvedeného pracovního postupu.
