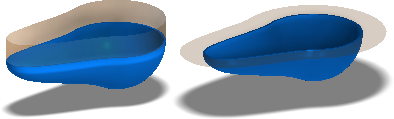

Zešikmení plochy
Vylepšení příkazu Zešikmení plochy umožňuje ovládat, která část tloušťky modelu se zachová.

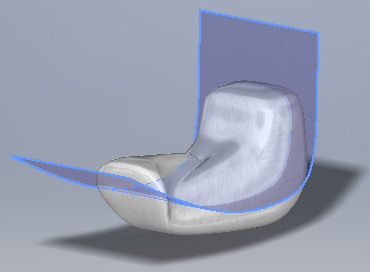

Přímková plocha
Byl přidán příkaz Přímková plocha, který umožňuje vytvářet normálové a tečné povrchy a povrchy tažení. Pomocí přímkových ploch se vytváří kapsy, rozdělují složitá tělesa po vytvoření skořepiny a vytváří dělicí povrchy návrhů forem.

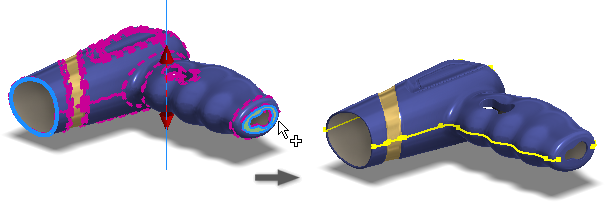

Křivka siluety
Do příkazu Křivka siluety byly přidány nové možnosti vyloučení, které poskytují lepší kontrolu nad generováním křivky.
Nahrazení plochy
V příkazu Nahradit plochu lze jako nahrazující plochy použít plochy povrchů i objemových těles.

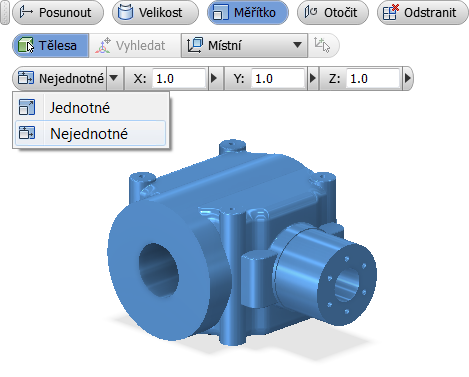

Přímé úpravy
Obecný návrh
- Příkazy Zrcadlit a Obdélníkové pole nyní podporují výběr více objemových těles. Pomocí těchto nových možností lze vytvářet spojovat tělesa a vytvářet nová.
- Příkaz Odměřit nyní umožňuje změřit úhel k polovině libovolného segmentu. Tuto možnost lze použít pozastavením ukazatele myši nad polovinou segmentu, dokud se nezobrazí žlutá tečka.

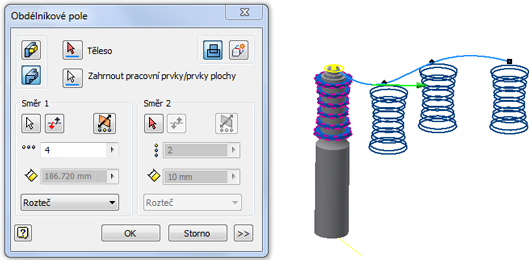

- Nyní můžete pomocí příkazu Obdélníkové pole vytvořit nelineární pole objemového tělesa.
Vylepšení hraniční záplaty
Příkaz Hraniční záplata již k vytvoření záplaty a zobrazení jejího náhledu nevyžaduje, aby vstupní hrany tvořily uzavřenou smyčku nebo smyčky.
Příkaz Hraniční záplata se nyní pokusí vytvořit záplatu, kdykoliv je to možné. Pokud vstupní hrany netvoří uzavřenou smyčku, vytvoří záplatu, která je dostatečně velká, aby obsáhla všechny vstupní hrany. Již není nutné, aby ohraničení záplaty otevřené smyčky odpovídalo vstupním hranám.
Uživatelské rozhraní se nezměnilo. Stále lze určit vazby spojitosti (G1 nebo G2) a měřítko tečny pro každou vstupní hranu. Když je možné vytvořit záplatu ze vstupních hran, aktivují se tlačítka OK a Použít. Není nutné určovat, zda se vytvoří záplata otevřené nebo uzavřené smyčky. Příkaz Hraniční záplata automaticky určí, co se má vytvořit.

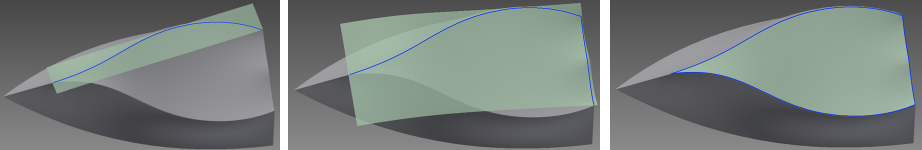

Pokud je aktivován náhled prvku, náhled se aktualizuje pokaždé, když vyberete hranu či zrušíte její výběr. Viz následující obrázky, zleva doprava: 1) Je vybrána jedna hrana. 2) Je přidána druhá hrana. 3) Je přidána třetí hrana a je vytvořena uzavřená smyčka.
