Vylepšení plechových součástí

Plechová součást s více tělesy

Prostředí součásti s více tělesy je rozšířeno a nyní zahrnuje také plechové součásti. Nyní lze pomocí pracovního postupu shora dolů vytvořit plechové součásti s více tělesy. Chcete-li vytvořit plochá pole pro každou součást v souboru součásti s více tělesy, použijte příkaz Vytvořit komponenty nebo Vytvořit součást a poté otevřete odvozené komponenty.

V následujících příkazech je k dispozici možnost vytvoření nového objemového tělesa:

• Plocha
• Profilový ohyb
• Stáčený profil
• Šablonová příruba
• Rozdělit

Následující funkce podporují pracovní postupy součástí s více tělesy:

• Obruba, Lem rohu, Ohyb;
• Vyříznutí, Ohnutí, Nastřižení hrany, Razník.

Nulový poloměr ohybu

Do následujících příkazů byla přidána podpora nulového poloměru ohybu:

• Plocha
• Ohyb
• Příruba
• Stáčený profil
• Šablonová příruba
• Lem
• Ohnutí

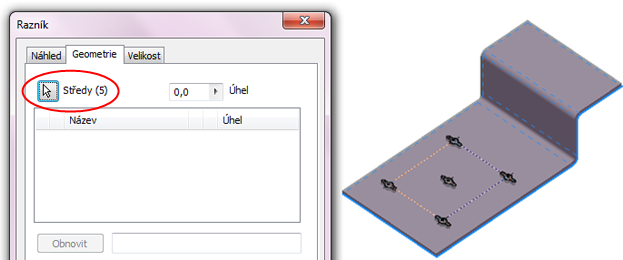

Razník

Do dialogu Razník na kartu Geometrie bylo přidáno množství instancí razníku.

Detekce tloušťky

Při převodu součásti na plech se nyní zobrazí výzva k výběru základní plochy. Tento výběr umožňuje aplikaci Inventor změřit tloušťku materiálu. Po výběru plochy se zobrazí dialog Výchozí plechy. Naměřená tloušťka se zobrazí v poli Tloušťka. Naměřenou hodnotu tloušťky potvrďte kliknutím na tlačítko OK.

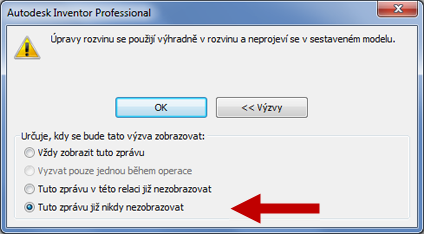

Zavření upozornění

Zprávu upozornění lze zavřít při provádění úprav rozvinu.

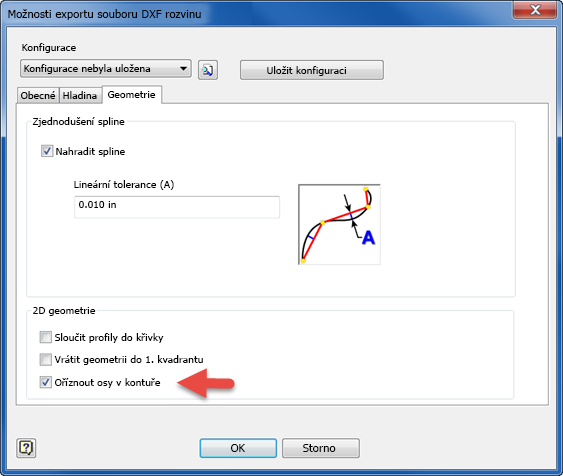

Export souborů DWG a DXF

Některé produkty třetích stran neumožňovaly použití exportovaného souboru DWG či DXF rozvinu, pokud osa ohybu procházela dírou v ohybu. Na kartu Geometrie dialogu Možnosti exportu souboru DWG rozvinu a Možnosti exportu souboru DXF rozvinu byla přidána nová možnost. Vyzkoušejte novou možnost Oříznout osy v kontuře na kartě Geometrie, která umožňuje oříznout osy ohybu na hraně řezu.
