Při přípravě modelu pro energetickou analýzu lze použít automatické tepelné zóny ke zvýšení přesnosti energetických simulací.
Typické tepelné zóny se skládají ze skupin obvodových zón s vnějšími plochami a skupin zón jádra, které mají málo vnějších ploch nebo nemají žádné. Jádro budovy není obvykle vystaveno střídání tepelných zisků a ztrát jako obvodové zóny. Topné a chladicí zatížení se tak liší od daných zatížení obvodových zón budovy. Rozdíly v energetických simulacích jsou zahrnuty v tepelných zónách.
Pomocí softwaru můžete díky automatickým tepelným zónám zvýšit přesnost energetických simulací bez dalšího modelování. Při vytváření energetického modelu je budova pomocí softwaru rozdělena do zón, které jsou specifické pro geometrii v každém podlaží na základě doporučení pro modelování podle standardů ASHRAE.
Automatické tepelné zóny jsou důležité, pokud nebyl rozvržen návrh vnitřního uspořádání budovy a nejste si jisti, jak bude budova rozdělena na zóny pro systémy HVAC. Díky těmto zónám můžete provádět energetické simulace v rané fázi projektu a činit důležitá rozhodnutí již na počátku projektu. Při aktualizaci energetického analytického modelu změnami návrhu se aktualizují také automatické tepelné zóny.
Typ automatických tepelných zón provedených pomocí softwaru závisí na nastavení položky Režim analýzy určené v dialogu Energetická nastavení:
| Požadavek | Nastavení položky Režim analýzy |
|---|---|
| Rozšířené automatické tepelné zóny, které poskytují přesnější výsledky bez dalšího modelování (doporučeno)
(pro použití s objemy nebo stavebními prvky nebo oběma možnostmi) |
Použít koncepční objemy nebo stavební prvky |
| Zjednodušené automatické tepelné zóny, které zlepší výsledky bez dalšího modelování
(pro použití pouze s objemy) |
Použít koncepční objemy |
| Bez použití tepelných zón. Energetické simulace závisí na místnostech a prostorách umístěných v modelu nebo místnostech definovaných stavebními prvky ohraničujícími místnosti.
Viz část Místnosti a prostory pro energetickou analýzu. (pro použití pouze se stavebními prvky) |
Použít stavební prvky |
Jako alternativu k automatickým tepelným zónám můžete vytvořit vlastní tepelné zóny, které budou lépe odrážet záměr návrhu. Můžete například modelovat atrium, které prochází více podlažími budovy, a proto by mělo mít vlastní tepelnou zónu.
Rozšířené tepelné zóny
Rozšířené tepelné zóny používají složité algoritmy, pomocí kterých lze zvýšit přesnost energetických simulací. Při použití těchto zón nejsou do energetického modelu přidány prvky. K popisu tepelných zón jsou však použity analytické prostory a analytické povrchy.
Tento typ automatických tepelných zón můžete použít pro modely, které se skládají z koncepčních objemů, stavebních prvků nebo obojího. Rozšířené tepelné zóny jsou doporučenou metodou pro energetické simulace.
U rozšířených tepelných zón definujte v dialogu Energetická nastavení následující parametry:
- Režim analýzy: Použít koncepční objemy nebo stavební prvky
- Odsazení jádra: Vzdálenost měřená od vnější stěny směrem dovnitř, která bude definovat zónu jádra
- Rozdělit obvodové zóny: zapnuto

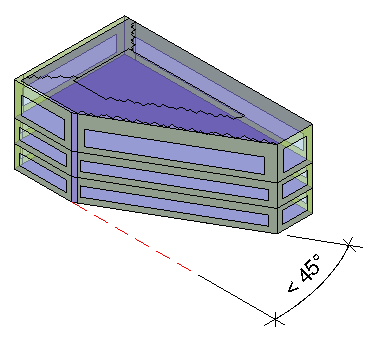

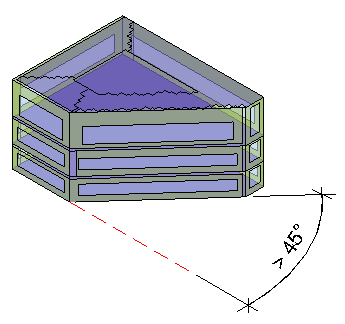

Pokud vytvoříte energetický model pomocí tohoto nastavení, software rozdělí prostor na tepelné zóny v případě, že bude otočení obvodu budovy větší než 45 stupňů.
Jednoduché tepelné zóny pro koncepční objemy

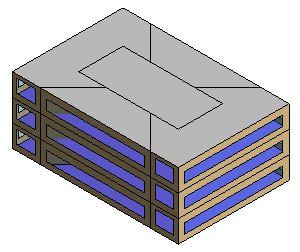

U koncepčních objemů rozdělují jednoduché tepelné zóny automaticky budovy na jádro a čtyři tepelné obvodové zóny: severovýchodní, jihovýchodní, severozápadní a jihozápadní.
U jednoduchých tepelných zón vytvořte model, který používá koncepční objemy, a v dialogu Energetická nastavení definujte následující parametry:
- Režim analýzy: Použít koncepční objemy
- Odsazení jádra: Vzdálenost měřená od vnější stěny směrem dovnitř, která bude definovat zónu jádra
- Rozdělit obvodové zóny: zapnuto
