Při přípravě modelu pro energetické analýzy můžete použít objemy k vytvoření vlastních tepelných zón.
Díky vlastním tepelným zónám můžete lépe upravit návrh, aby odpovídal danému záměru, pokud automatické tepelné zóny nesplňují požadavky energetické analýzy modelu. Můžete například velké modelovat atrium, které prochází více podlažími budovy, a proto by mělo mít vlastní tepelnou zónu.
Vlastní tepelné zóny jsou užitečné v následujících případech:
- Víte, jak má být budova rozdělena na zóny.
- Je pro vás důležitější přizpůsobení rozvržení zón než celkový tvar budovy.
- Sestavujete energetický model k exportu do formátu gbXML a chcete vytvořit vlastní zóny.
Chcete-li použít vlastní zóny, vytvořte model, který používá koncepční objemy (model může nebo nemusí obsahovat stavební prvky), a v dialogu Energetická nastavení určete následující parametry:
- Režim analýzy: Použít koncepční objemy nebo Použít koncepční objemy a stavební prvky
- Odsazení jádra: 0 (nula)
- Rozdělit obvodové zóny: Vypnuto
Poté vytvořte zóny modelováním oddělených tvarů uvnitř objemu vyříznutím jednoho podlaží objemu z jiného. Bez ohledu na to, kde podlaží objemu protíná tvar, bude simulace interpretovat samostatnou objemovou zónu.

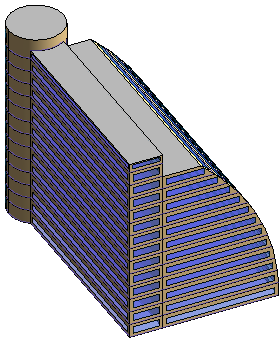

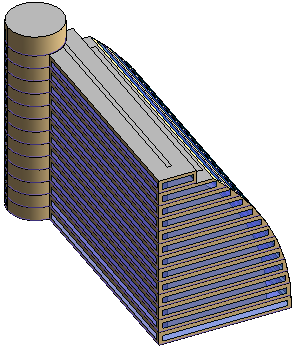

| Použitím jednoho objemu pro hlavní budovu s automatickými zónami získáte tento výsledek. | Definováním objemového tvaru v hlavní budově získáte různé výsledky rozdělení zón. |
 |
 |
Chcete-li vytvořit atrium, vytvořte menší tvar objemu atria, který má odlišnou konfiguraci podlaží objemu než větší objemový model. Umístěte objem atria dovnitř většího objemového modelu.
