Berechnen Sie die Spannung und Dehnung in jeder Laminatschicht, die Lasten in der Ebene und Biegungslasten ausgesetzt ist.
Die berechneten Spannungen und Dehnungen der Schicht können im globalen Koordinatensystem oder im Material-Koordinatensystem der einzelnen Schichten dargestellt werden.

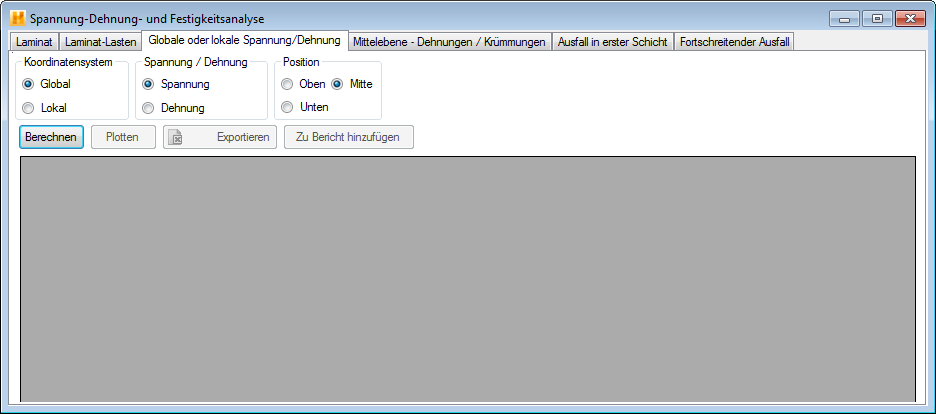

Nachdem Sie ein Laminat auf der Registerkarte Laminat und die Lasten auf der Registerkarte Laminat Lasten definiert haben, wechseln Sie zur Registerkarte Globale oder lokale Spannung/Dehnung und klicken Sie auf die Schaltfläche Berechnen, um die Lagespannungen und -dehnungen zu berechnen (siehe Abbildung unten).
Anmerkung: Die Registerkarte enthält drei verschiedene Steueroptionen für die Berechnung und Anzeige der Ergebnisse. Die Optionen werden im Folgenden beschrieben:
- Koordinatensystem: Ändern Sie das Koordinatensystem, in dem die Lagespannungen und -dehnungen ausgedrückt werden sollen. Wählen Sie Global aus, um die Lagenspannungen und -dehnungen im globalen Koordinatensystem anzuzeigen. Wählen Sie Lokal aus, um Lagenspannungen und -dehnungen im lokalen Koordinatensystem (Lage-Koordinatensystem) anzuzeigen (d. h. im Material-Koordinatensystem der Lage).
- Spannung / Dehnung: Die Spannungen oder Dehnungen, die für jede Lage berechnet werden sollen.
- Position: Geben Sie die Position (Oben, Mitte oder Unten) für jede Lage an, an der die Spannungen bzw. Dehnungen berechnet werden sollen. Wenn Sie Oben auswählen, werden die Spannungen und Dehnungen jeweils oben in der Lage berechnet. Wenn Sie Mitte oder Unten auswählen, werden die Spannungen und Dehnungen jeweils in der Mitte bzw. unten in der Lage berechnet. Weitere Informationen zur Interpretation der Ober- und Unterseite einer bestimmten Lage finden Sie in Abschnitt Erstellen eines neuen Laminats.
Nachdem die Lagenspannungen und -dehnungen berechnet und angezeigt wurden, klicken Sie auf Plotten, um die Verteilung der Lagenspannungen und -dehnungen in der Laminat-Dicke zu plotten. Das angezeigte Plot-Fenster enthält eine Reihe von Symbolen für verschiedene Optionen für das Plotten. Weitere Informationen zur Verwendung der Optionen zum Plotten finden Sie online in der ChartFX-Dokumentation.
