So verknüpfen Sie ein Inventor-Bauteil durch Einfügen eines neuen Betriebsmittels aus dem Katalog-Browser

Verknüpfen Sie ein nicht verknüpftes Inventor-Bauteil in der Betriebsmittelstruktur mit einem AutoCAD Electrical-Betriebsmittel, das über den Katalog-Browser in die Zeichnung eingefügt wird.

1. Klicken Sie auf Registerkarte ProjektGruppe ProjektwerkzeugeManager. Finden

2. Klicken Sie im Projekt-Manager auf die Registerkarte Ortsansicht.

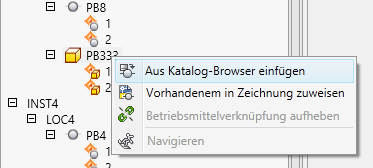

3. Klicken Sie auf der Registerkarte Ortsansicht mit der rechten Maustaste auf das nicht verknüpfte Inventor-Bauteil , und wählen Sie Aus Katalog-Browser einfügen .



4. Wählen Sie die Kategorie für das Betriebsmittel aus, das Sie einfügen möchten.

5. Geben Sie ein Suchkriterium ein, und klicken Sie auf .
6. Gehen Sie dann wie folgt vor:
   • Klicken Sie auf eines der dem Katalogwert zugeordneten Symbole.

   • Klicken Sie, um das Symbolmenü zu öffnen, in dem Sie ein Symbol zum Einfügen auswählen können. Das Symbol wird automatisch für zukünftige Einfügungen diesem Katalogwert zugeordnet.
7. Geben Sie den Einfügepunkt in der Zeichnung an.
8. Versehen Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten das Betriebsmittel mit Kennzeichnungen. Sie können einige der Daten prüfen, die aus dem Inventor-Bauteil vorab eingetragen wurden.
9. Klicken Sie auf OK.
