Verwenden Sie die Option Nur Haltungen, um den Entwurf eines Druckleitungsnetzes zu erstellen, ohne Krümmer einzufügen, wenn sich die Richtung eines Druckleitungsnetzes ändert. Diese Option kann verwendet werden, um Abschrägung für Druckleitungsnetz-Komponenten mit zulässigen Abschrägungswinkeln zu erstellen. Außerdem können Sie mithilfe von Bogen flexible gekrümmte Haltungen oder abgeschrägte, nicht flexible Haltungen darstellen.
- Klicken Sie auf Registerkarte Start Gruppe Entwurf erstellen
Kanalnetz Werkzeuge zum Erstellen von Druckleitungsnetzen Finden. - Geben Sie im Dialogfeld Druckleitungsnetz erstellen den Druckleitungsnetz-Namen, die Komponentenliste, das Referenzobjekt, die Layer und die Beschriftungsstile an.
- Klicken Sie auf OK, um die Multifunktionsleiste Druckleitungsnetz-Entwurf (Lageplan/Grundriss) anzuzeigen.
Klicken Sie auf Nur Haltungen
. Sie werden in der Befehlszeile aufgefordert, den ersten Punkt anzugeben oder eine Höhe einzugeben. Anmerkung: Wenn Sie ein Referenz-DGM und einen Wert für die Überdeckung angeben, werden mithilfe der DGM-Höhen und des Überdeckungswerts die Druckleitungsnetzhöhen während des Druckleitungsnetz-Entwurfs erstellt. Außerdem können Sie eine Höhe für den Anfangspunkt (Höhe des ersten angegebenen Punkts) eingeben, durch den die Höhe überschrieben wird, die vom Referenz-DGM und der Überdeckung festgestellt wird. Dies ist hilfreich, wenn ein Entwurf eine Verbindung zu einem vorhandenen Netz einer bekannten Höhe herstellt. - Überprüfen Sie in der Multifunktionsleiste in der Gruppe Netzeinstellungen, ob das entsprechende Referenz-DGM ausgewählt und die Überdeckung dem für das Projekt erforderlichen Wert entspricht.
- Geben Sie in der Multifunktionsleiste in der Gruppe Layout die Größe und das Material der Druckleitungsnetz-Haltungen an.
- Wählen Sie zunächst Punkte in der Zeichnung aus. Zeichnen Sie gerade Segmente, um gerade Haltungssegmente einzufügen, oder geben Sie B für Bogen ein, um ein gekrümmtes Segment zu zeichnen. Weitere Informationen finden Sie unter So fügen Sie gekrümmte Druckleitungsnetz-Segmente ein.
Nachdem Sie zwei Punkte zum Einfügen der ersten Druckleitung ausgewählt haben, wird der Kompass angezeigt und gibt die zulässigen Abschrägungswinkel an, an denen Sie die nächste Haltung einfügen können (basierend auf der zulässigen Abschrägung, die in der Komponentenliste für die Größe und das Material der ausgewählten Haltung definiert ist).

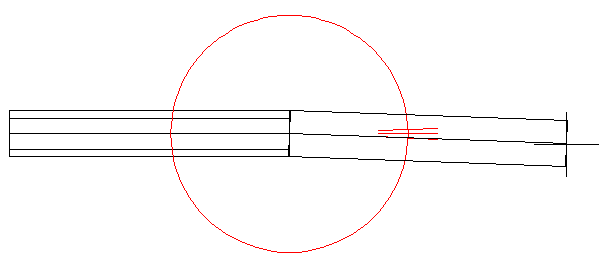

Die zulässige Abschrägung für die Druckleitung in der folgenden Abbildung beträgt 2 Grad.
- Um die nächste Druckleitung in einem abgeschrägten Winkel einzufügen, verschieben Sie den Cursor, sodass er sich an der gewünschten Länge befindet und der Winkel in der Nähe eines der Kompasswinkel ausgerichtet ist. Der Abschrägungswinkel, der am nächsten zu der Position, an der Sie geklickt haben, liegt, wird gefangen und die Komponente wird eingefügt. Anmerkung: Während des Entwurfs oder beim Verwenden des Griffs Layout fortsetzen wird eine einzelne Druckleitung erstellt, wenn mehrere angeschlossene Segmente in einer geraden Linie ohne horizontale oder vertikale Richtungsänderungen gezeichnet werden.
- Fahren Sie mit dem Entwurf des Druckleitungsnetzes fort, und drücken Sie die EINGABETASTE, um den Befehl zu beenden.
