So erstellen Sie ein Druckleitungsnetz, das Haltungen und Krümmer enthält
Verwenden Sie die Option Haltungen und Krümmer, um den Entwurf eines Druckleitungsnetzes zu erstellen und Krümmer einzufügen, wenn sich die Richtung des Druckleitungsnetzes ändert. Außerdem können Sie mithilfe von Bogen flexible gekrümmte Haltungen oder abgeschrägte, nicht flexible Haltungen darstellen.
Krümmerwinkel werden relativ zur Richtung der zuletzt gezeichneten Haltung gemessen.
Klicken Sie auf Registerkarte Start Gruppe Entwurf erstellenKanalnetz Werkzeuge zum Erstellen von DruckleitungsnetzenFinden.
Geben Sie im Dialogfeld Druckleitungsnetz erstellen den Druckleitungsnetz-Namen, die Komponentenliste, das Referenzobjekt, die Layer und die Beschriftungsstile an.

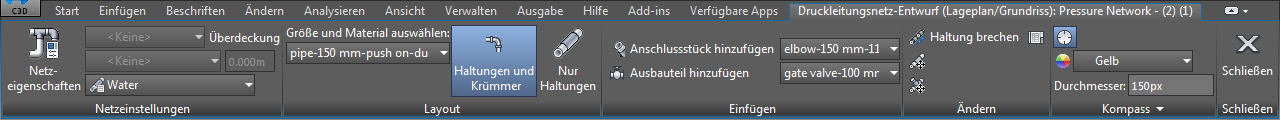

Klicken Sie auf OK, um die Multifunktionsleiste Druckleitungsnetz-Entwurf (Lageplan/Grundriss) anzuzeigen.
Die Option Haltungen und Krümmer ist vorgabemäßig aktiviert. Sie werden in der Befehlszeile aufgefordert, den ersten Punkt anzugeben oder eine Höhe einzugeben.
Anmerkung: Wenn Sie ein Referenz-DGM und einen Wert für die Überdeckung angeben, werden mithilfe der DGM-Höhen und des Überdeckungswerts die Druckleitungsnetzhöhen während des Druckleitungsnetz-Entwurfs erstellt. Außerdem können Sie eine Höhe für den Anfangspunkt (Höhe des ersten angegebenen Punkts) eingeben, durch den die Höhe überschrieben wird, die vom Referenz-DGM und der Überdeckung festgestellt wird. Dies ist hilfreich, wenn ein Entwurf eine Verbindung zu einem vorhandenen Netz einer bekannten Höhe herstellt.
Überprüfen Sie in der Multifunktionsleiste in der Gruppe Netzeinstellungen, ob das entsprechende Referenz-DGM ausgewählt und die Überdeckung dem für das Projekt erforderlichen Wert entspricht.
Geben Sie in der Multifunktionsleiste in der Gruppe Layout die Größe und das Material der Druckleitungen an. Die Haltungen und Krümmer weisen das gleiche Material und den gleichen Nenndurchmesser auf.
Wählen Sie zunächst Punkte in der Zeichnung aus. Zeichnen Sie gerade Segmente, um gerade Haltungssegmente einzufügen, oder geben Sie B für Bogen ein, um ein gekrümmtes Segment zu zeichnen. Weitere Informationen finden Sie unter So fügen Sie gekrümmte Druckleitungsnetz-Segmente ein.
Nachdem Sie zwei Punkte zum Einfügen der ersten Druckleitung ausgewählt haben, werden der Kompass angezeigt und Krümmerwinkel in der Komponentenliste angegeben, die der Größe und dem Material entsprechen.

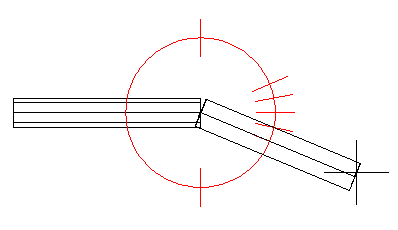

In der folgenden Abbildung gibt der Kompass an, dass Krümmer mit Winkeln von 11.25, 22.50 und 90 Grad verfügbar sind. Ein Krümmer mit 22.50 Grad wird in die Zeichnung eingefügt, wenn Sie an der aktuellen Position klicken.
Um einen Krümmer einzufügen, klicken Sie auf einen Winkel in der Nähe eines der Kompasswinkel. Der Krümmerwinkel, der am nächsten zu der Position, an der Sie geklickt haben, liegt, wird gefangen und eingefügt.
Anmerkung: Während des Entwurfs oder beim Verwenden des Griffs Layout fortsetzen wird eine einzelne Druckleitung erstellt, wenn mehrere angeschlossene Segmente in einer geraden Linie ohne horizontale oder vertikale Richtungsänderungen gezeichnet werden.
Fahren Sie mit dem Entwurf des Druckleitungsnetzes fort, und drücken Sie die EINGABETASTE, um den Befehl zu beenden.
