Informationen zum Verwenden von Stilen für die Anzeige von Achs- und Trassendaten von AutoCAD Civil 3D

Wenn Sie Achs-, Längsschnitt- und Trassendaten von AutoCAD Civil 3D in ein InfraWorks 360-Modell importieren, verwendet InfraWorks 360 die Achs- und Längsschnittdaten der Mittellinie, um die Entwurfsstraße zu definieren, sowie Straßen- und Überdeckungsstile zum Anzeigen der Mittellinie und den zu den Trassenverknüpfungsstilen gehörenden Bereichen.

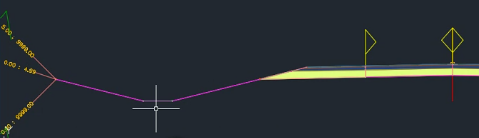

Ein 3D-Profilkörperquerschnitt in einer Civil 3D-Zeichnung mit den zugehörigen Verknüpfungen.	Der Cursor befindet sich unter der flachen Linie, die die Verknüpfung für die Sohle eines Straßengrabens markiert.

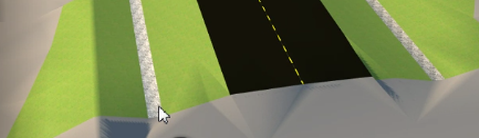

Die gleichen Trassendaten, die in InfraWorks 360 importiert wurden, wobei durch vorgabemäßige Stilregeln die Straße und die Überdeckungsbereiche angezeigt werden.	Der Cursor befindet sich an der Überdeckungsfläche für die Sohle des Grabens, der der Stil Material/Land Cover/Gravel zugewiesen ist.

Stilregelausdrücke für das Zuweisen von Achs- und Trassenverknüpfungsstilen zu Modellstilen

InfraWorks 360 verwendet vordefinierte Stilregeln, um Achsstile den Entwurfsstraßenstilen und Trassenverknüpfungen den Überdeckungsflächenstilen zuzuweisen. Diese Stilregeln basieren auf den AutoCAD Civil 3D-Achsstilen und -Verknüpfungsstilen, die in den Standardvorlagen von Civil 3D enthalten sind. Wenn Sie diese Stilregeln nicht verwenden möchten, können Sie die vorgabemäßigen Stilregeln bearbeiten oder neue Stile definieren, um gewünschte Achsstile und Verknüpfungsstile anzugeben. Weitere Informationen erhalten Sie unter So definieren Sie Stilregeln und Informationen zum Ausdrucks-Editor.

Mit dem Stil Null Road wird die Mittellinie einer Entwurfsstraße, die aus Achs- und Längsschnittdaten in einem AutoCAD Civil 3D-Profilkörper erstellt wurde, visualisiert. Durch den Stil Null Road wird Mittelliniengeometrie (Achse) in InfraWorks 360 so angezeigt, dass keine Verdeckung durch Überdeckungsstile in der Translationsverschiebung mit Zuweisung zu anderen Verknüpfungsstilen erfolgt.

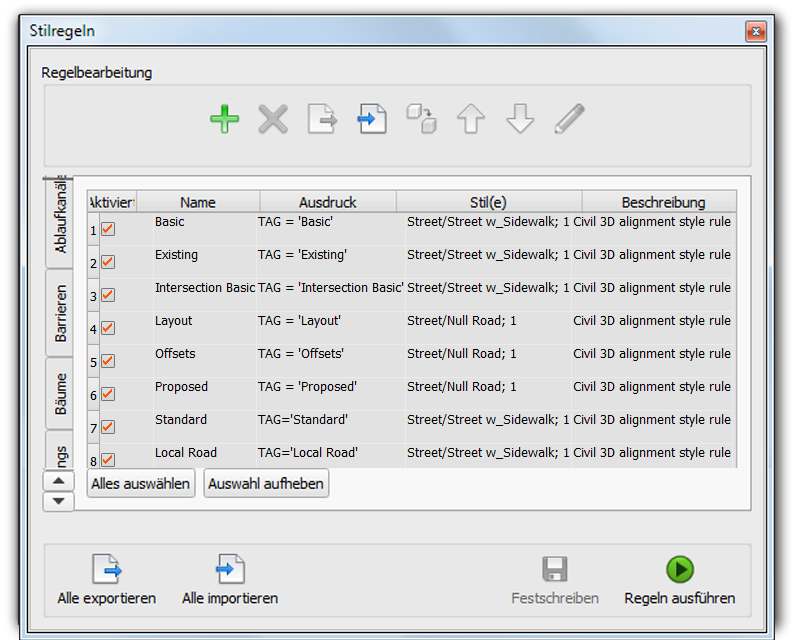

In der folgenden Abbildung sehen Sie die acht vorgabemäßigen Stilregeln für Straßen. Rufen Sie Überdeckungsflächen auf, um die 20 vorgabemäßigen Stilregeln für Überdeckungsflächen zu sehen.

Anmerkung: Diese Stilregeln verwenden den Ausdruck: TAG = 'Stilname'.

Erstellen benutzerdefinierter Stilregeln für die Anzeige von Achs- und Trassendaten

Sie können Sätze benutzerdefinierter Stilregeln für andere Personen erstellen. Nachdem Sie einen Satz von Regeln definiert haben, verwenden Sie den Befehl Alle exportieren, um sie im Ordner der Ressourcen des Modells zu speichern. Anschließend können andere Benutzer sie mit dem Befehl Alle importieren laden.
