Importieren Sie einen polygonalen relevanten Bereich unter 200 km im SHP-Dateiformat, um die Grenzen eines Model Builder-Modells anzugeben.
- Wenn Sie eine SHP-Datei mit einem einzelnen Polygon importieren, wandelt der Model Builder das Polygon in einen relevanten Bereich um, den Sie auswählen und bearbeiten können.
- Wenn Sie mehrere Polygone in der gleichen SHP-Datei importieren, zeigt der Model Builder relevante Bereiche für die Stellen an, an denen Polygone in der SHP-Datei enthalten sind. Wenn Sie ein einzelnes Polygon auswählen, wandelt es der Model Builder in einen relevanten Bereich um, den Sie bearbeiten können. Sie können jeweils nur einen relevanten Bereich verwenden.
- Öffnen Sie den Model Builder.
Klicken Sie auf der InfraWorks 360 auf
, um das horizontale Menü zu erweitern, und wählen Sie Model Builder.
- Klicken Sie auf
. - Suchen Sie die gewünschte SHP-Datei, und wählen Sie sie aus. Anmerkung: Die Größe der SHP-Datei darf 5 MB nicht überschreiten.
- Klicken Sie auf Öffnen.

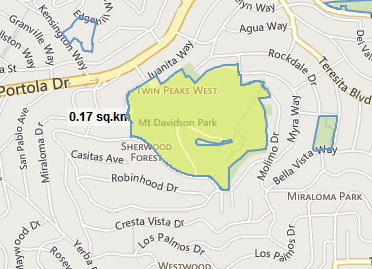

- Wählen Sie den gewünschten polygonalen relevanten Bereich auf der Karte. Anmerkung: Die SHP-Datei kann mehrere polygonale Bereiche enthalten. Bevor Sie einen relevanten Bereich auswählen, halten Sie den Mauszeiger über den polygonalen Bereich, um den relevanten Bereich anzuzeigen.

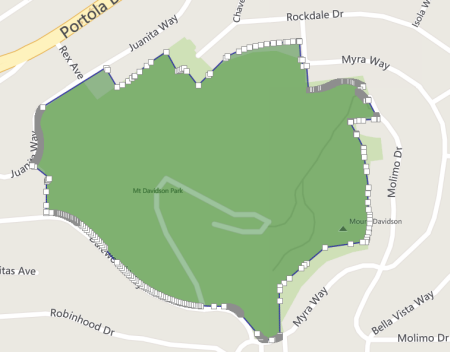

- Wählen Sie den relevanten Bereich erneut aus, um Griffe für die entsprechenden Scheitelpunkte anzuzeigen, mit denen Sie durch Ziehen den relevanten Bereich ändern können.
- Nachdem Sie den relevanten Bereich angepasst haben, geben Sie einen Namen und eine Gruppe für das Modell ein und klicken Sie auf Modell erstellen.
InfraWorks 360 sendet eine E-Mail-Benachrichtigung an die mit Ihrem Autodesk 360-Konto verknüpfte E-Mail-Adresse, wenn das Laden des Modells im Model Builder abgeschlossen ist.
Zusätzliche Informationen
Der Model Builder wandelt Polygone mit mehreren Ringen in einfache Polygone um.
Wenn die Shape-Datei keine Polygone enthält, kann der Model Builder keine relevanten Bereiche auf der Karte zeichnen.
Im Model Builder können keine Polygone mit mehr als 1000 Scheitelpunkten oder sich selbst schneidenden Polygone ausgewählt werden.
Der Model Builder unterstützt Modellflächen von bis zu 200 Quadratkilometern oder Längen von bis zu 200 km Breiten- oder Längengrad.
