Kontrolldistanzen werden zwischen neuen Detailpunkten des aktuellen Berechnungsprojekts und einem oder mehreren vorhandenen Punkten gemessen. Bei der Kontrolldistanz-Analyse werden die folgenden Schritte ausgeführt.
- FS: Berechnung des Fehlerabschnitts (FS). FS ist der Unterschied zwischen der Distanz, die von den Punktkoordinaten berechnet wird, und der gemessenen Distanz. FS darf den Grenzwert des Fehlerabschnitts nicht übersteigen.
Wenn sich FS innerhalb des Grenzwerts befindet, prüft das System weiterhin, ob die Messrichtung für eine gültige Prüfung geeignet ist.

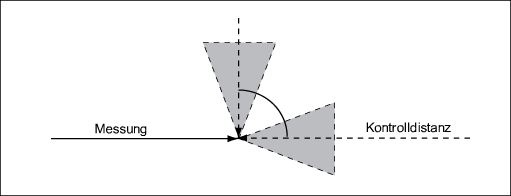

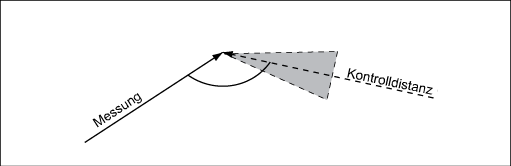

- Geometrieprüfung – Fall 1: Überprüft den Winkel zwischen der Kontrolldistanz und der Messlinie. Der Winkel muss eine ungerade Modulo eines Achtelkreises (45 Grad) +-13,57 Grad sein. Die Prüfung ist erfolgreich, wenn der Winkel 45 +-13,5, 135 +-13,5, 225 +-13,5 oder 315 +-13,5 Grad beträgt.
Ist Fall 1 nicht erfolgreich, fährt das System mit der Prüfung von Fall 2 fort.
- Geometrieprüfung – Fall 2: Überprüft den Winkel zwischen zwei Kontrolldistanzen. Der Winkel muss eine ungerade Modulo eines Viertelkreises (90 Grad) +-13,5 Grad betragen. Die Prüfung ist also erfolgreich, wenn der Winkel 90 +-13,5 oder 270 +-13,5 Grad beträgt.
Um einen GPS-Punkt zu steuern, müssen Sie gemäß Fall 2 zwei Kontrolldistanzen messen.
Sie können den Standardgrenzwert von +-13,5 Grad in der Systemtabelle TB_SUR_SETTING unter dem Schlüssel CONTROLDISTANCE_GEOM_CHECK_THRESHOLD ändern. Die Einheit ist die Winkeleinheit des Dokuments.
Ergebnisse der Kontrolldistanz-Prüfung
Das Ergebnis der Kontrolldistanz-Analyse wird dokumentiert. Für das Ergebnis kann Folgendes gelten:
-
Erfolgreich: FS liegt innerhalb des Grenzwerts, und die Messeinrichtung ist geeignet. -
Nicht erfolgreich: Geometrie. FS liegt innerhalb des Grenzwerts, aber die Messeinrichtung ermöglicht keine geeignete Kontrolle. -
Nicht erfolgreich: FS überschreitet den Grenzwert. Die Messeinrichtung wurde nicht überprüft.
Erfolgreiche Kontrolldistanz-Messungen beeinflussen die Berechnungsergebnisse: Normierte Verbesserung (Wi), lokale Zuverlässigkeit (Zi) und Koordinatenzuverlässigkeit (NA). Kontrolldistanz-Messungen haben keinen Einfluss auf die Koordinatengenauigkeit (EMA) und den Chi-Quadrat-Test und wirken sich auch nicht auf die Altimetrieergebnisse aus.
In Schritt 7, Ausgleichung berechnen, werden die Messungen zu Punkten, die über eine erfolgreiche Kontrolldistanz-Messung verfügen, in den folgenden Zusammenfassungen nicht aufgelistet: Normierte Verbesserung analysieren (Wi) und Lokale Zuverlässigkeit analysieren (Zi).
In Schritt 7, Ausgleichung berechnen, werden die berechneten Punkte, die über eine erfolgreiche Kontrolldistanz-Messung verfügen, nicht unter Koordinatenzuverlässigkeit (NA) aufgeführt.
