Autodesk Nastran In-CAD bietet eine Reihe von verwendbaren Elementen zur Erstellung von Finite-Element-Modellen aus erstellter Geometrie. Es gibt drei Hauptgruppen finiter Elemente in Autodesk Nastran In-CAD.
- Volumenkörper
- Schalen
- Linien
Autodesk Nastran In-CAD unterstützt verschiedene Kombinationen von Netz, z. B.:

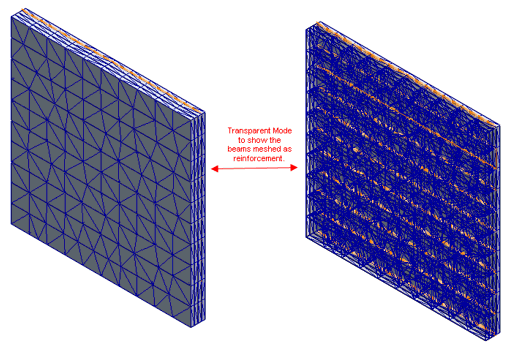

- Netzkombination Volumenkörper/Balken. Beispiel: Betonplatten, bei denen die Bewehrung von Balken mit dem Volumenkörpernetz vernetzt sind, indem Sie die entsprechenden Kanten, wie in der folgenden Abbildung gezeigt, auswählen.
- Netzkombination Schale/Balken. Hier werden zwei unterschiedliche Beispiele für kombinierte Netze mit Schale und Balken gezeigt:

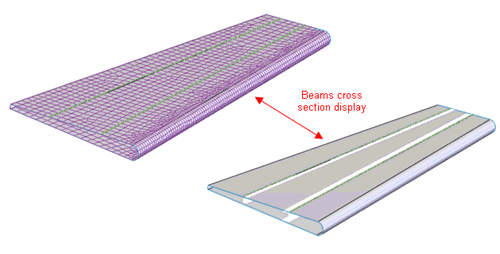

- Beispiel 1: Ein Flugzeugflügel, bei dem die Hülle mit Schalen und die C-Gitterstege als Balken mit C-Querschnitt vernetzt sind, wie unten gezeigt.

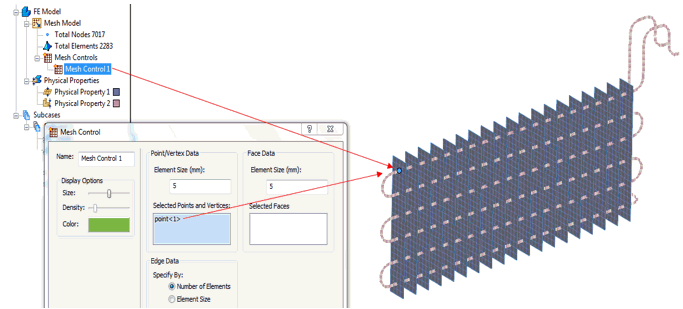

- Beispiel 2: Ein Wärmetauscher, der aus Platten besteht, die als Schalen vernetzt sind, und aus durchschneidenden Rohren und Leitungen, die als Rohrelemente vernetzt sind. Für Verbindungen wird ein durchschneidender 3D-Punkt mit Netzsteuerung benötigt, wie in der folgenden Abbildung dargestellt.

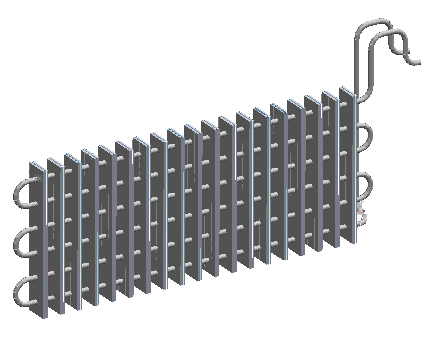

Der Wärmetauscher mit dem angezeigten Querschnitt wird unten angezeigt.
- Beispiel 1: Ein Flugzeugflügel, bei dem die Hülle mit Schalen und die C-Gitterstege als Balken mit C-Querschnitt vernetzt sind, wie unten gezeigt.
- Netzkombination Volumenkörper/Schale, wird auch als Hautnetz bezeichnet. (Siehe Übungslektion 32: Tipps und Techniken zur Netzerzeugung in Autodesk Nastran In-CAD: Beispiel 3: Netzerzeugung mit Haut.)

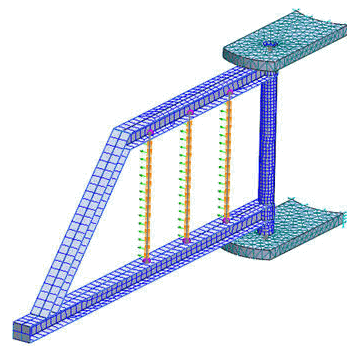

- Netzkombination Volumenkörper/Schale/Balken, wird auch als gemischtes Netz bezeichnet. (Siehe Übungslektion 32: Tipps und Techniken zur Netzerzeugung in Autodesk Nastran In-CAD: Beispiel 4: Gemischte Netzerzeugung.)

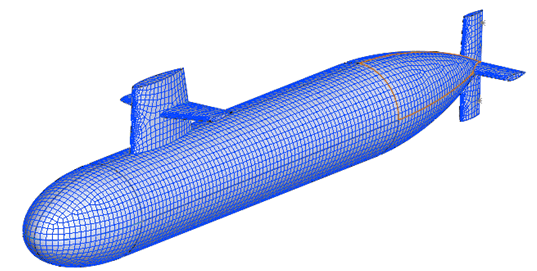

- Netzkombination Schale/Schale, wird auch als fortlaufendes Schalennetz bezeichnet.
