Nach dem Ausführen einer Analyse werden die Ergebnisse unter der jeweiligen Subcase in der Strukturansicht des Modells geladen.

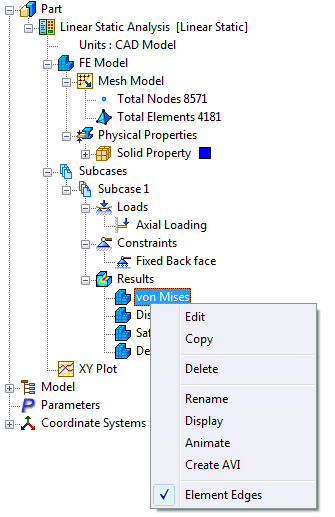

Jeder Ergebnissatz enthält vier verschiedene Darstellungen, die automatisch geladen werden, wenn es sich um lineare statische Analysen und statische Analysen mit Vorspannung handelt.
- von Mises: Die von Mises-Ergebnisse werden mit einem verformten Plot dargestellt.
- Verschiebung: Die Verschiebungsergebnisse werden mit einem verformten Plot dargestellt.
- Sicherheitsfaktor: Der Sicherheitsfaktor wird dargestellt. Definieren Sie im Material-Dialogfeld die zulässigen Materialwerte und die Fehlertheorie.
- Verformt: Nur verformte Modelle (Gesamtanzahl der Verschiebungen).

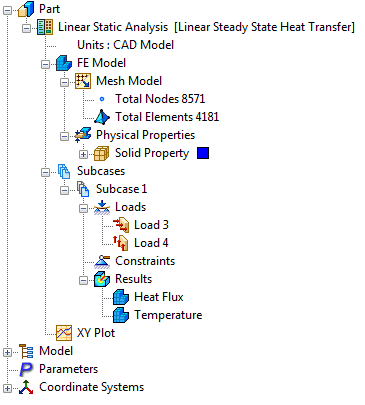

Jeder Ergebnissatz enthält zwei verschiedene Darstellungen, die automatisch geladen werden, wenn eine lineare stationäre Wärmeübertragungsanalyse durchgeführt wird.
- Wärmestrom: Die vorgabemäßige Konturendarstellung zeigt die Wärmestromergebnisse.
- Temperatur: Konturendarstellung der Temperaturverteilung.

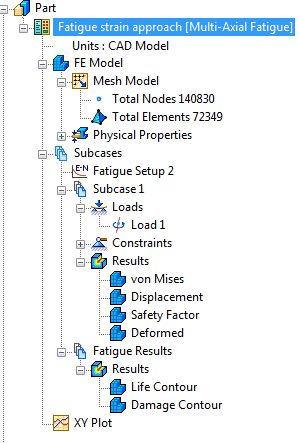

Jeder Ergebnissatz enthält Ergebnisse für Subcase1 und die Ermüdungsberechnung. Bei einer multiaxialen Ermüdungsberechnung werden automatisch verschiedene Darstellungen geladen.
- Ergebnisse: Verfügt über vier verschiedene Darstellungen, die automatisch geladen werden.
- Ermüdungsergebnisse: Konturendarstellung für Lebensdauer und Schaden.

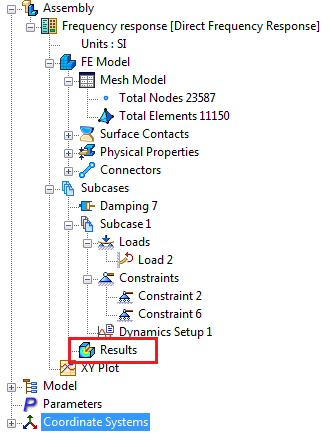

Andere Analysen verfügen über einen einzelnen Ergebnisse-Knoten in der Ansichtstruktur des Modells, die in Darstellungsvorlagen erläutert wird.
Alle oben genannten Darstellungen verwenden Vorlagen, die unter Darstellungsvorlagen im unteren Bereich der Strukturansicht mit vorgegebenen Nachverarbeitungs-Anzeigeeinstellungen aufgeführt sind.
Diese Vorlagen können durch Ziehen und Ablegen in eine Subcase/Ergebnisse oder in Modus/Inkrement unter Subcase/Ergebnisse verschoben werden. Vier dieser Vorlagen sind verfügbar. Sie können weitere erstellen, indem Sie mit der rechten Maustaste auf Darstellungsvorlagen klicken und dann Neu wählen.

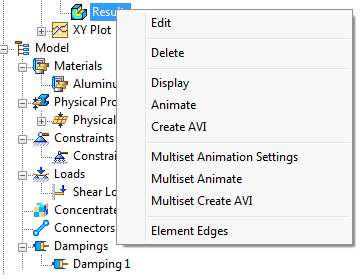

Klicken Sie mit der rechten Maustaste auf eine der vier verschiedenen Darstellungen oder auf den Einzelknoten Ergebnisse. Die folgenden Optionen sind verfügbar:
- Bearbeiten: Hier können Sie die Ergebnisse bearbeiten.
- Löschen: Hier können Sie die Ergebnisse löschen.
- Anzeige: Hier können Sie die Ergebnisse anzeigen.
- Animieren: Hier können Sie die Animation für die einzelnen Sätze basierend auf den ausgewählten Ergebnissen erstellen.
- AVI erstellen: Hier können Sie AVI für die einzelnen Sätze basierend auf den ausgewählten Ergebnissen erstellen.
- Multiset-Animationseinstellungen: Hier können Sie die Multiset-Animation definieren.
- Multiset animieren: Hier können Sie das Multiset basierend auf den Einstellungen in den Multiset-Animationseinstellungen animieren.
- Multiset-AVI erstellen: Hier können Sie AVI für das Multiset basierend auf den Einstellungen in den Multiset-Animationseinstellungen erstellen.
- Elementkanten: Hier können Sie die Elementkanten anzeigen.
Das Dialogfeld Multiset-Ergebnisse trennt diese durch eine Trennungslinie, wie bereits erwähnt.
- Lineare Knickung:
- Normale Vorspannungsmodi:
- Nichtlineare Knickung:

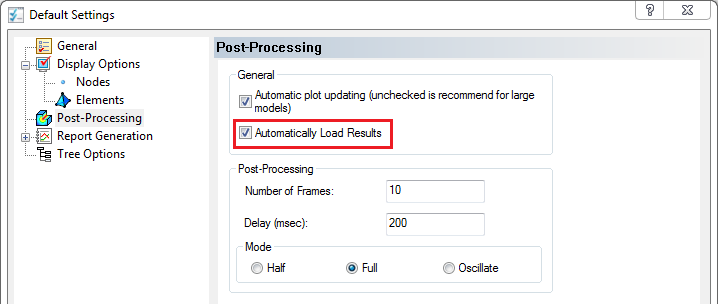

Nastran In-CAD unterstützt das automatische Laden von Ergebnissen von zuvor gelösten Modellen, wenn die In-CAD-Umgebung aufgerufen wird. Um diese Option zu aktivieren, markieren Sie das Kontrollkästchen Ergebnisse automatisch laden im Dialogfeld Vorgabe-Einstellungen, wie die Abbildung unten zeigt. Wenn Sie dann auf die In-CAD-Umgebung zugreifen, werden die verfügbaren Ergebnisse in den Ordner geladen, in dem sich die Modelldatei befindet.
