Anstatt das Energieanalysemodell in Revit zu analysieren, können Sie es auch in Autodesk Design Review visualisieren.
Diesen Vorgang ist erst möglich, nachdem Sie die folgenden Schritte durchgeführt haben:
- Wenn Design Review noch nicht auf dem lokalen Computer installiert ist, installieren Sie die Anwendung. Diese Software kann kostenlos heruntergeladen werden unter www.autodesk.de.
- Erstellen Sie eine Energieanalyse für einen Konzeptentwurf und/oder Gebäudeelemente.
So zeigen Sie das Energieanalysemodell in Design Review an
- Klicken Sie auf Registerkarte Berechnung
Gruppe Energieanalyse
(Ergebnisse & Vergleiche). - Wählen Sie im Dialogfeld Ergebnisse und Vergleich die gewünschte Energieanalyse aus.
- Klicken Sie auf Design Review öffnen.
Design Review wird geöffnet und zeigt das für die Analyse verwendete 3D-Energieanalysemodell an. Die definierten Flächen und Räume werden entsprechend dargestellt.

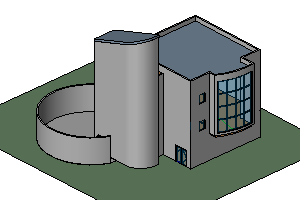

| Gebäudemodell in Revit | Energieanalysemodell in Design Review |
|---|---|
|
|
In Design Review haben Sie folgende Möglichkeiten:
- Mithilfe des ViewCube und der Werkzeuge im Werkzeugkasten Ansichtsbereich können Sie das Modell auf unterschiedliche Weise anzeigen und auf Unregelstimmigkeiten prüfen.
- In der Modellpalette können Sie die Liste der Oberflächen oder Räume erweitern. Durch Klicken auf ein Objekt in der Liste wird dieses im Ansichtsbereich hervorgehoben. Seine Eigenschaften werden in der Eigenschaftenpalette angezeigt.
- Durch Klicken auf die Schaltfläche Hilfe oder Drücken der Taste F1 erhalten Sie weitere Informationen zur Verwendung von Design Review
