Exportieren von Wänden, tragenden Geschossdecken, Geschossdecken und nichttragenden Elementen

Wände, tragende Geschossdecken und alle nichttragenden Elemente werden als Freiform-Körperelemente nach AutoCAD Architecture exportiert.

Körperelemente können in AutoCAD Architecture in die folgenden Objekte konvertiert werden:

• Wände
• AutoCAD-3DVolumenkörper
• Tragende Geschossdecken
• Dächer
• MEP-Räume

Wände, Türen und Fenster

Tragende Wände und architektonische Wände können nach AutoCAD Architecture exportiert werden. Wände werden in Freiform-Körperelemente konvertiert, die in AutoCAD Architecture-Wände konvertiert werden können. Fenster und Türen in einer Wand werden als einfache Öffnungen exportiert, in die AutoCAD Architecture-Fenster und -Türen eingefügt werden können. Eine physische Darstellung des Fensters oder der Tür wird ebenfalls als AutoCAD-Blockreferenz exportiert.

Beispiel

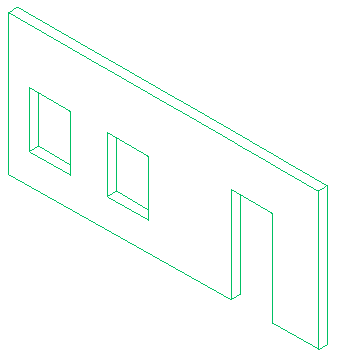

Wand mit Öffnungen in Revit

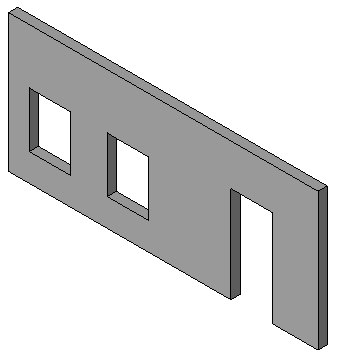

AutoCAD Architecture-Körperelement, das in eine Wand mit Öffnungen konvertiert wird

Tragende Geschossdecken, Geschossdecken und Fundamente

Tragende Geschossdecken, Geschossdecken und Fundamente in Revit können als Freiform-Körperelemente nach AutoCAD Architecture exportiert werden.

Wichtig: Wenn Sie zum ersten Mal einen Export nach AutoCAD Architecture durchführen, sind die folgenden Schritte erforderlich:

Fügen Sie im Abschnitt Export der Datei Revit.ini den Schlüssel ExportACAObjects hinzu, und legen Sie seinen Wert auf 1 fest.

So exportieren Sie Elemente in AutoCAD Architecture

1. Erstellen Sie Wände, tragende Geschossdecken und andere, nichttragende Elemente in Revit.
2. Klicken Sie auf Exportieren CAD-Formate (DWG-Dateien).
3. Klicken Sie im Dialogfeld DWG-Export unter Exporteinrichtung wählen auf (Exporteinrichtung bearbeiten).
4. Legen Sie auf den anderen Registerkarten die benötigten Exportoptionen fest, und klicken Sie auf OK.
5. Wählen Sie im Dialogfeld DWG-Export unter Exportieren <In Sitzungsansicht/Plansatz>.
6. Wählen Sie die zu exportierende 3D-Ansicht aus. Weitere Informationen finden Sie unter Ansichts-/Plansätze für den Export.
7. Klicken Sie auf Weiter.
8. Überprüfen Sie im Dialogfeld CAD-Formate exportieren, dass als Dateityp AutoCAD DWG-Dateien (*.dwg) ausgewählt ist.
9. Klicken Sie auf OK.

   Die ausgewählte Ansicht wird als DWG-Datei exportiert.

10. Gehen Sie zum Öffnen der exportierten Zeichnung in AutoCAD Architecture wie folgt vor:
    • Öffnen Sie AutoCAD Architecture.
    • Klicken Sie auf Öffnen Zeichnung, und öffnen Sie die exportierte DWG-Datei.

      Die entstehenden Freiform-Körperelemente können Sie bei Bedarf in AutoCAD Architecture bearbeiten oder in Wände, tragende Geschossdecken, Dachplatten oder AutoCAD-3D-Volumenkörper umwandeln. Weitere Informationen finden Sie in der AutoCAD Architecture-Hilfe.
