Platzieren von Flächenbewehrung für ganze Basisbauteile

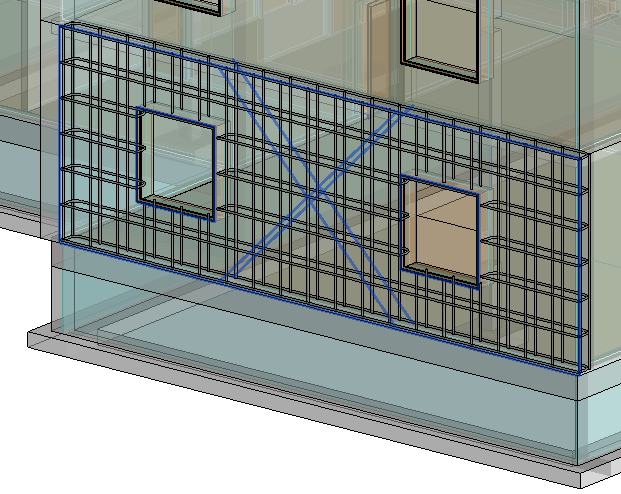

In 3D-Ansichten können Sie Bewehrung einfügen, die sich über das gesamte Basisbauteil erstreckt.

Anmerkung: Bei diesem Verfahren können die Bewehrungshaken nicht einzeln bearbeitet werden.

1. Öffnen Sie eine 3D-Ansicht einer Geschossdecke, Wand oder Fundamentplatte.
2. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung (Fläche).
   Anmerkung: Das Werkzeug befindet sich auch auf der kontextabhängigen Registerkarte zur Auswahl von Elementen, die gültige Basisbauteile für Bewehrungen sind.
3. Wählen Sie das Basisbauteil (z. B. die Geschossdecke, Wand oder Fundamentplatte) aus, in dem die Bewehrung eingefügt werden soll.
4. Klicken Sie auf Registerkarte Ändern | Begrenzung für Bewehrung erstellen Gruppe Zeichnen (Hauptrichtung).
   Anmerkung: Die Hauptrichtung wird außerdem beim Skizzieren von Matten über Flächen verwendet.

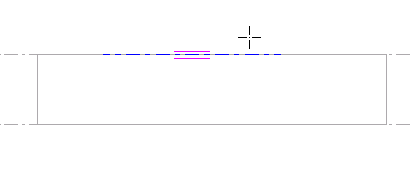

5. Skizzieren Sie mithilfe der Werkzeuge in der Skizziergalerie eine Linie entlang einer Kante des Basisbauteilelements, um die Richtung der Bewehrung festzulegen.

6. Klicken Sie auf Registerkarte Ändern | Erstellen Bewehrungsumgrenzung Gruppe Modus (Bearbeitungsmodus beenden).

   Anmerkung: Beim Platzieren von Flächenbewehrungen sind die Bewehrungselemente nicht sichtbar. Wenn sie angezeigt werden sollen, legen Sie die Sichtbarkeit von Bewehrungselementen im Abschnitt Grafiken in der Eigenschaftenpalette für die Flächenbewehrung fest. Die Einstellung für die Sichtbarkeit ist nur verfügbar, wenn die Option zur Erzeugung von Stäben in Flächenbewehrung aktiviert ist.
