Parameter für die Bewehrungshakenlänge

Die Hakenlängenparameter für einen Bewehrungstyp werden im Dialogfeld Bewehrungshakenlängen festgelegt.

Klicken Sie zum Aufrufen dieses Dialogfelds in den Typeneigenschaften für Bewehrungen auf die Schaltfläche Bearbeiten für Hakenlängen. Die Abbildungen unter der folgenden Tabelle zeigen Diagramme für diese Parameter.
Name Beschreibung
Bewehrungshakentyp Eine automatisch ausgefüllte Liste der für diesen Bewehrungstyp zulässigen Bewehrungshaken. Wenn Sie dieses Kontrollkästchen aktivieren, ist der Hakentyp in den Parametern Haken am Anfang oder Haken am Ende für die Bewehrung sichtbar.
Automatische Berechnung Deaktivieren Sie dieses Kontrollkästchen, wenn die automatische Berechnung der Hakenlänge und der Versatzlänge außer Kraft gesetzt werden soll.
Hakenlänge Zeigt die Länge des Hakentyps an.
Tangentenlänge Zeigt die Tangentenlänge des Hakentyps an.
Versatzlänge Zeigt die Versatzlänge des Hakentyps an. Verwenden Sie diesen optionalen Parameter in erster Linie für Bauteillisten.

In den folgenden Bildern sind die Parameter dargestellt, die einen Bewehrungshaken definieren.

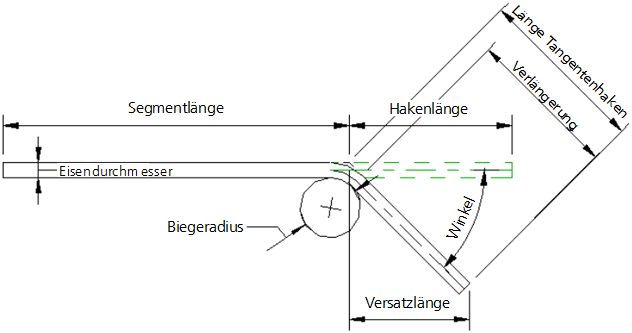

45°-Haken

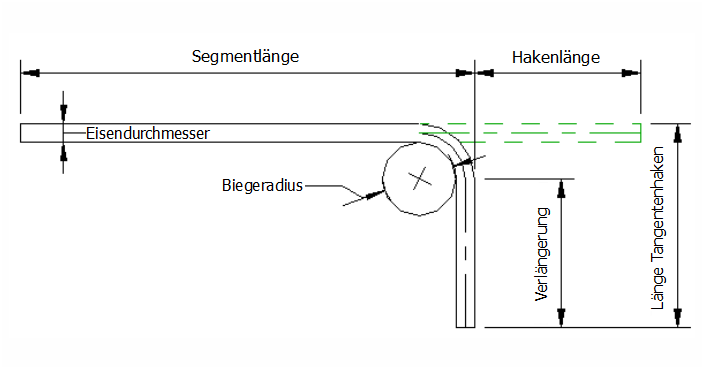

90°-Haken

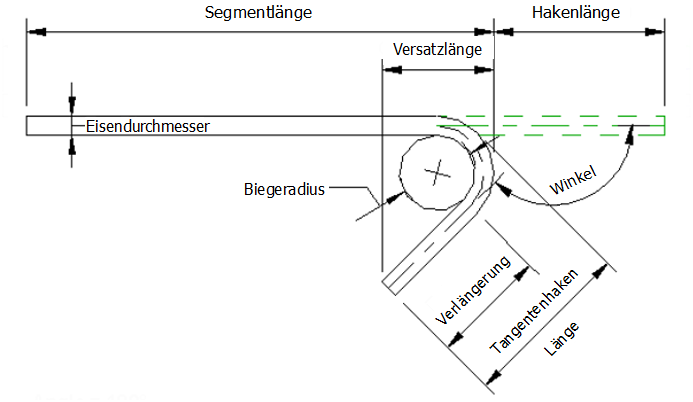

135°-Haken

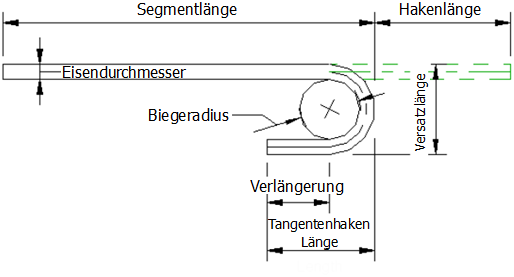

180°-Haken
