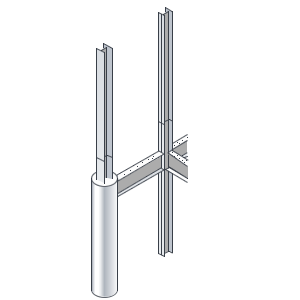

Mithilfe der Werkzeuge für Tragwerksstützen können Sie Gebäudemodellen vertikale lasttragende Elemente hinzufügen.
Registerkarte Ingenieurbau Gruppe Ingenieurbau (Stütze)
Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Stütze (Tragwerksstütze)
Themen in diesem Abschnitt
Platzieren von geneigten Tragwerksstützen
Obwohl viele Eigenschaften nichttragender Stützen auch für Tragwerksstützen gelten, verfügen letztere darüber hinaus über weitere, durch ihre Konfiguration und durch Industrienormen definierte Eigenschaften und verhalten sich daher anders.
Platzieren von geneigten Tragwerksstützen
Geneigte Tragwerksstützen werden immer häufiger in großen Strukturen mit hohem Profil verwendet. Die Modellierung geneigter Stützen erleichtert Bauingenieuren die Detaillierung des Projekts und die Durchführung genauer und richtiger Analyseberechnungen.
Platzieren einer geneigten Tragwerksstütze
Sie platzieren eine geneigte Stütze durch zwei Mausklicks in einer Draufsicht: Zuerst legen Sie den Startpunkt und anschließend den Endpunkt der Stütze fest.
Sperren von Stützen am Raster
Sie können die aktuelle Position vertikaler Stützen oder die oberen und unteren Enden geneigter Stützen im Raster sperren. Wenn Sie dann das Raster verschieben, bleibt die Ausrichtung der Stützen oder Enden relativ zur Rasterposition erhalten.
Ändern von Tragwerksstützen
Tragwerksstützen können mit den üblichen Werkzeugen zur Bearbeitung von Elementen ausgerichtet, verschoben, kopiert und angepasst werden. Bei geneigten Tragwerksstützen sind spezielle Parameter vorhanden, die ihre Interaktion mit anderen Tragwerkselementen in Verbindungen steuern.
Exemplareigenschaften von Tragwerksstützen
Mithilfe der Exemplareigenschaften von Tragwerksstützen können Sie deren Ebenenversatz, die Ausrichtung ihrer Geometrie, Phasendaten und andere Angaben ändern.
Analyseeigenschaften von Tragwerksstützen
Die Analyseeigenschaften einer Tragwerksstütze ermöglichen die Verwendung der Werkzeuge und Vorgänge für die Tragwerksbemessung.
Typeneigenschaften von Tragwerksstützen
Mithilfe der Typeneigenschaften von Tragwerksstützen können Sie die Breite von deren Flanschen, die Dicke ihrer Stege, ihre ID-Daten und andere Informationen ändern.
Familieneigenschaften von Tragwerksstützen
In Tragwerksstützenfamilien können Sie ein bestimmtes Verhalten oder ID-Daten festlegen, die für alle Typen in dieser Familie gelten.
