Träger

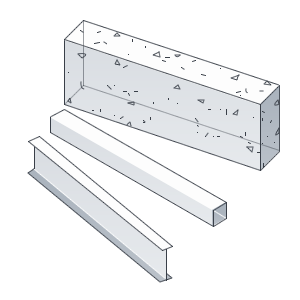

Mithilfe der Werkzeuge für Träger können Sie Gebäudemodellen lasttragende Elemente im Tragwerk hinzufügen.

Registerkarte Ingenieurbau Gruppe Ingenieurbau (Träger)

Themen in diesem Abschnitt

Tragwerksverwendung von Trägern
Die Eigenschaft Tragwerksverwendung für Träger wird normalerweise automatisch auf Basis der Tragwerkselemente zugewiesen, auf denen der Träger aufliegt. Die Tragwerksverwendung kann jedoch vor oder nach dem Platzieren des Trägers geändert werden.
Platzieren von Trägern
Es wird empfohlen, zuerst Raster und Stützen hinzuzufügen und die Träger danach zu erstellen.
Skizzieren eines Trägers
Verwenden Sie das Werkzeug Träger zum Skizzieren einzelner Trägerexemplare.
Platzieren von Trägern mit dem Rasterwerkzeug
Mithilfe des Werkzeugs Raster können Sie Rasterlinien auswählen, um Träger automatisch zwischen anderen Tragwerkselementen (Stützen, tragenden Wänden und anderen Trägern) zu platzieren.
Skizzieren eines gebogenen Trägers
Gekrümmte Träger können in Draufsichten oder Ansichten skizziert werden.
Ändern von Trägern
Träger können mit den üblichen Werkzeugen zur Bearbeitung von Elementen ausgerichtet, verschoben, kopiert und angepasst werden.
Trägergriffe
Die Griffe von Trägern dienen zugleich als deren Verbindungspunkte. Trägergriffe sind kleine gefüllte Kreise, die anzeigen, wo das Ende eines ausgewählten Trägers mit einer Stütze oder Wand verbunden ist.
Anzeigen von Momentsymbolen
Legen Sie für einen Träger fest, ob Symbole für momentsteife Rahmen oder Konsolenverbindungen angezeigt werden sollen.
Platzieren mehrerer Trägerbeschriftungen und Höhenkoten
Platzieren Sie mehrere Trägerbeschriftungen, Anmerkungen und Höhenkoten an ausgewählten oder allen Trägern in der aktuellen Ansicht und in verknüpften Modellen.
Aktualisieren von Stahlträger- und -strebenfamilien
In Projekten, die mit Versionen vor Autodesk Revit 2014 erstellt wurden, müssen Stahlträgerfamilien manuell aktualisiert werden, um Legacy-Parameter und ihr Verhalten vollständig zu entfernen.
Exemplareigenschaften für Träger
Mithilfe der Exemplareigenschaften für Träger können Sie deren Ebenenversatz, die Ausrichtung ihrer Geometrie, Phasendaten und andere Angaben ändern.
Analyseeigenschaften von Trägern
Die Analyseeigenschaften eines Trägers ermöglichen die Verwendung der Werkzeuge und Vorgänge für die Tragwerksbemessung.
Typeneigenschaften von Trägern
Mithilfe der Typeneigenschaften von Trägern können Sie die Breite ihrer Flansche, die Dicke ihrer Stege, ihre ID-Daten und andere Informationen ändern.
Familieneigenschaften für Träger
In Trägerfamilien können Sie ein bestimmtes Verhalten oder ID-Daten festlegen, die für alle Typen in dieser Familie gelten.

Übergeordnetes Thema: Tragwerksmodellierung
