Mit dieser Prozedur weisen Sie dem Sommerszenario die beiden Luftzuführungs-Randbedingungen zu. In den Sommermonaten soll die Ausstellungshalle durch die Zuführung von gekühlter Luft temperiert werden.

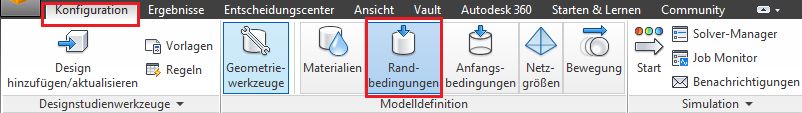

1. Klicken Sie auf Randbedingungen auf der Registerkarte Konfiguration

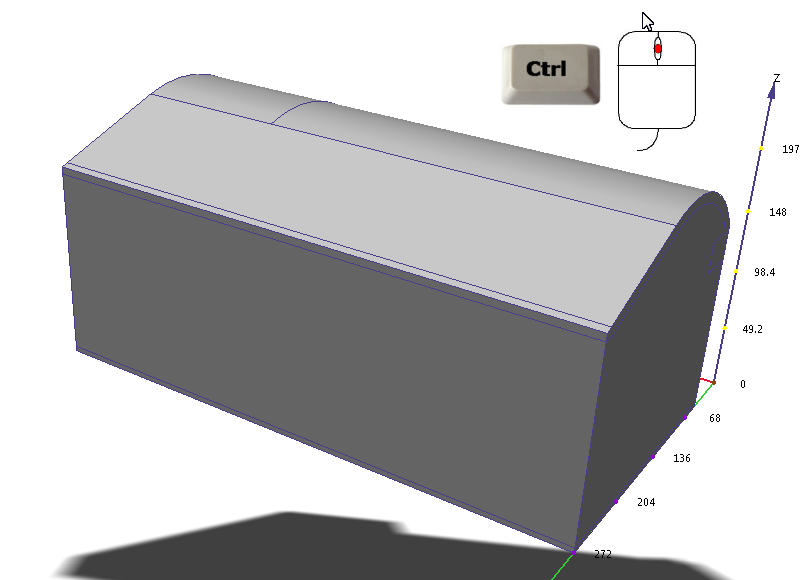

2. Blenden Sie alle Teile ein, indem Sie die STRG-Taste gedrückt halten und mit der mittleren Maustaste neben das Modell klicken.

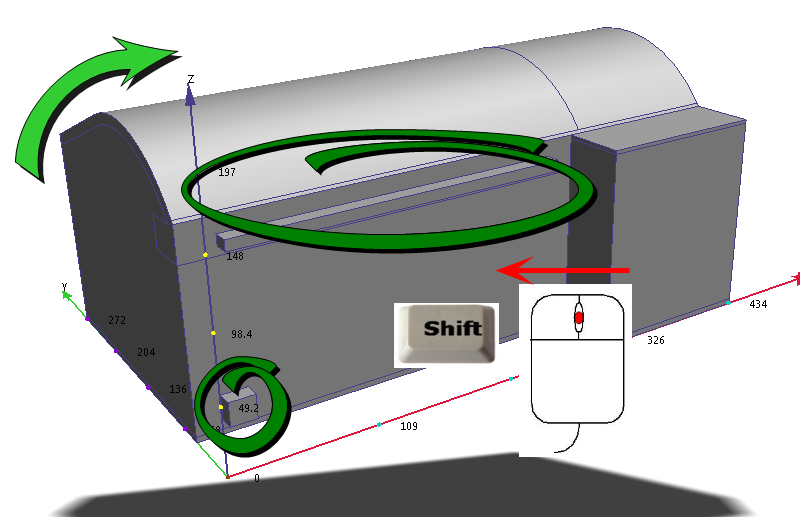

3. Drehen Sie das Modell, sodass die Luftzuführungs- und Luftrückführungskomponenten sichtbar sind.
Halten Sie die UMSCHALTTASTE gedrückt, drücken Sie dann die mittlere Maustaste, und bewegen Sie die Maus entsprechend. Die Luftzuführungs- und Luftrückführungsflächen müssen wie in der folgenden Abbildung sichtbar sein:

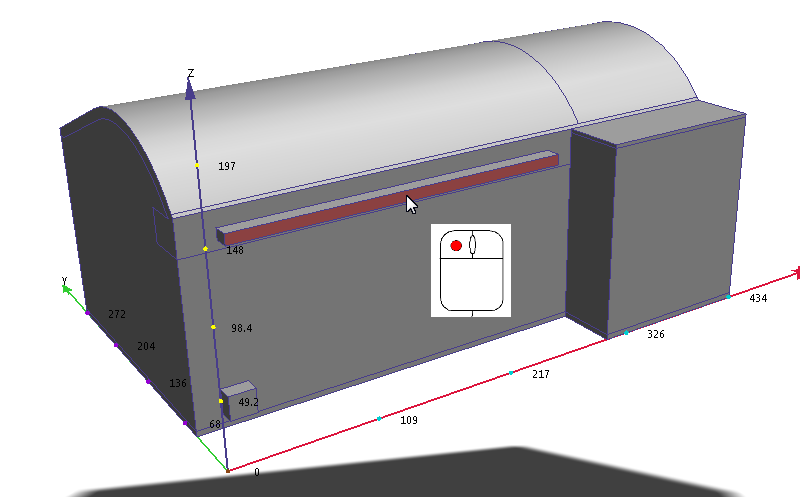

4. Klicken Sie mit der linken Maustaste auf die Luftzuführungsfläche.
5. Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Randbedingungen:

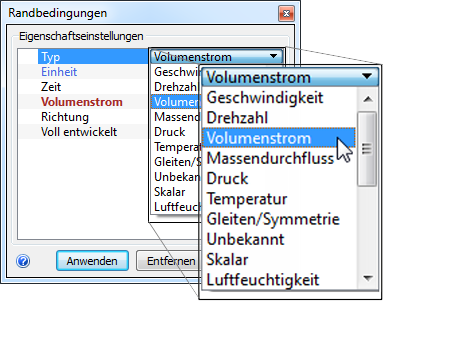

6. Wählen Sie in der Zeile Typ die Option Volumenstrom aus.

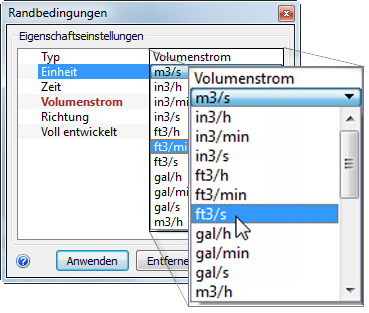

7. Wählen Sie in der Zeile Einheit den Eintrag ft3/min aus.

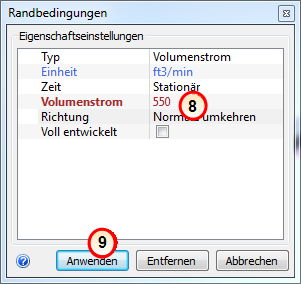

8. Geben Sie in der Zeile Volumenstrom den Wert 550 ein.
9. Klicken Sie auf Anwenden.

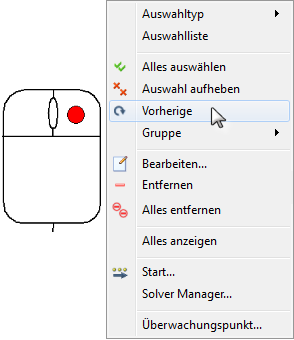

10. Klicken Sie mit der rechten Maustaste außerhalb des Modells, und wählen Sie Vorherige.

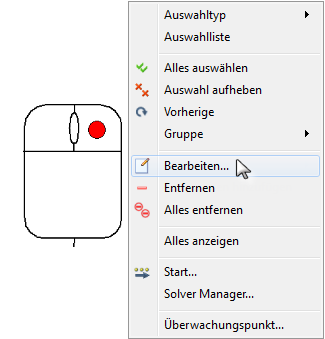

11. Klicken Sie mit der rechten Maustaste auf eine Stelle in der Nähe des Modells, und wählen Sie Bearbeiten....

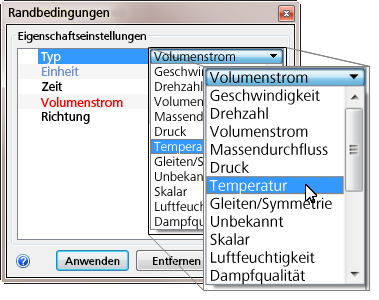

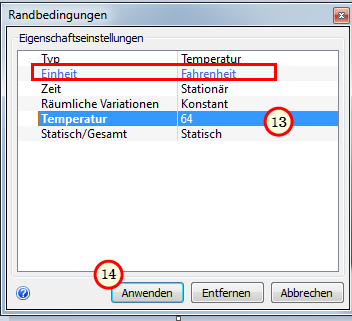

12. Wählen Sie in der Zeile Typ den Eintrag Temperatur.
13. Für Einheiten muss Fahrenheit eingestellt sein. Geben Sie in der Zeile Temperatur den Wert 64 ein.
14. Klicken Sie auf Anwenden.
Überprüfen der Einstellungen

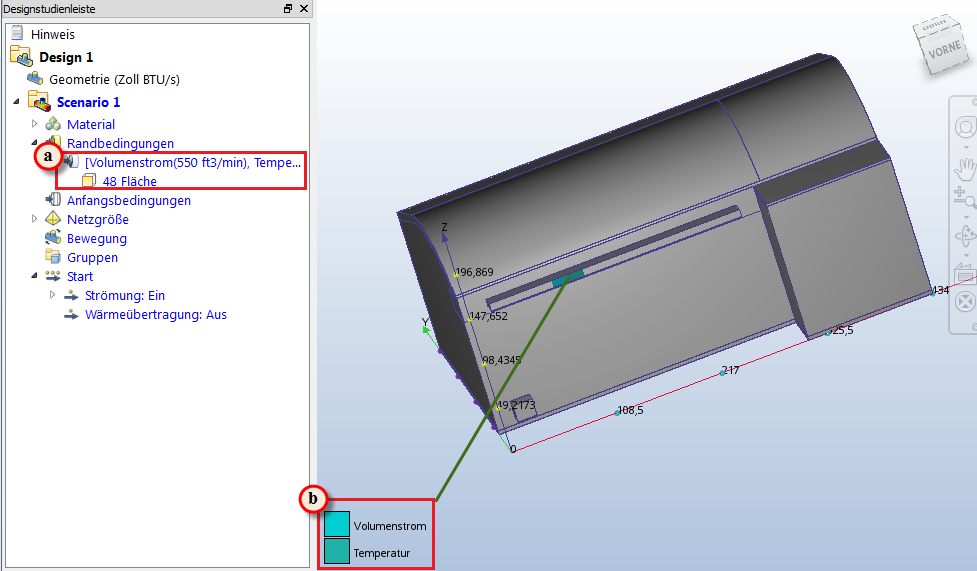

15. Um zu überprüfen, ob die beiden Randbedingungen korrekt auf die Luftzuführung angewendet wurden, überprüfen Sie die Designstudienleiste und die Farbstreifen auf der Luftzuführungsfläche:
- a. Überprüfen Sie in der Designstudienleiste die Werte beider Randbedingungen für die Luftzuführungsfläche. (Sie müssen möglicherweise den rechten Rand der Designstudienleiste ziehen, damit beide Randbedingungen sichtbar sind.)
- b. Die beiden Streifen auf der Einlassfläche müssen den Randbedingungstypen in der Legende entsprechen.
