In der vorherigen Prozedur haben Sie die Temperatur in der Hallenmitte untersucht und einige wesentliche Unterschiede zwischen dem Sommer- und Winterszenario festgestellt. In diesem Schritt untersuchen Sie mithilfe des Isoflächen-Vergleichsbilds die Wechselwirkung zwischen Strömung und Temperatur.

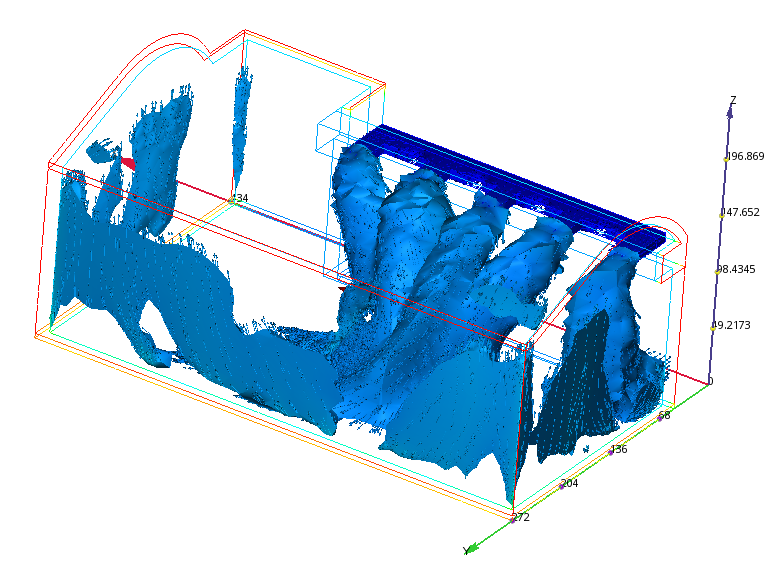

Anmerkung: Zur Verdeutlichung wird im Folgenden die Isofläche (konstante Geschwindigkeit = 28 ft/min, farbcodiert durch Temperatur) des Sommerszenarios abgebildet:

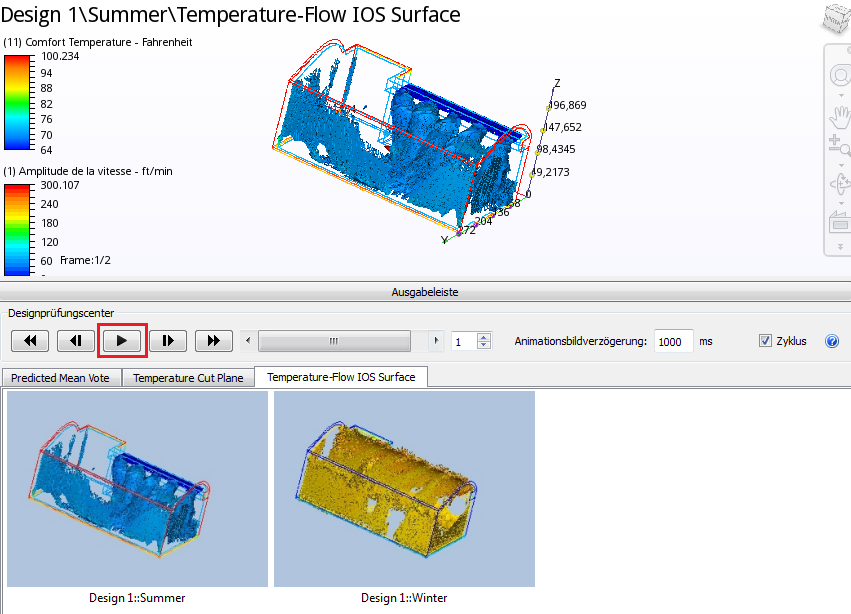

1. Klicken Sie im Entscheidungscenter mit der linken Maustaste auf Temperatur-Strömung-Iso-Fläche.
2. Vergleichen Sie die Ergebnisse, indem Sie auf die Schaltfläche Wiedergeben klicken.
3. Während die Bilder wiedergegeben werden, drehen Sie das Modell, um die Halle aus verschiedenen Blickwinkeln zu betrachten.
|
|

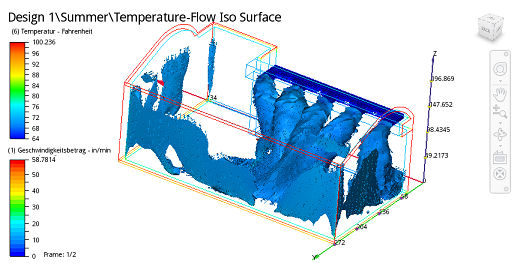

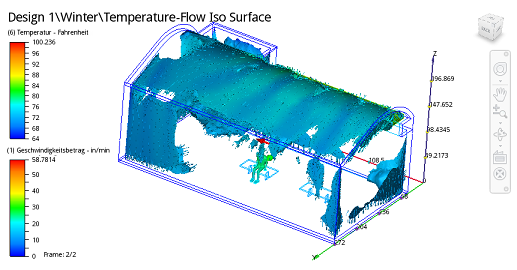

Anmerkung: Dieses Bild zeigt die Temperatur überall im Modell an, das eine Geschwindigkeit von 28 ft/min aufweist. Die Bilder zeigen, wie im Sommerszenario die gekühlte Luft aus der Klimaanlage auf den Besucher auftrifft und wie die warme Luft in einer gleichmäßigeren Strömung durch die Halle zirkuliert.
Als Nächstes ermitteln Sie einige quantitative Ergebnisse.
